正泰NXM塑殼斷路器附件
產品說明

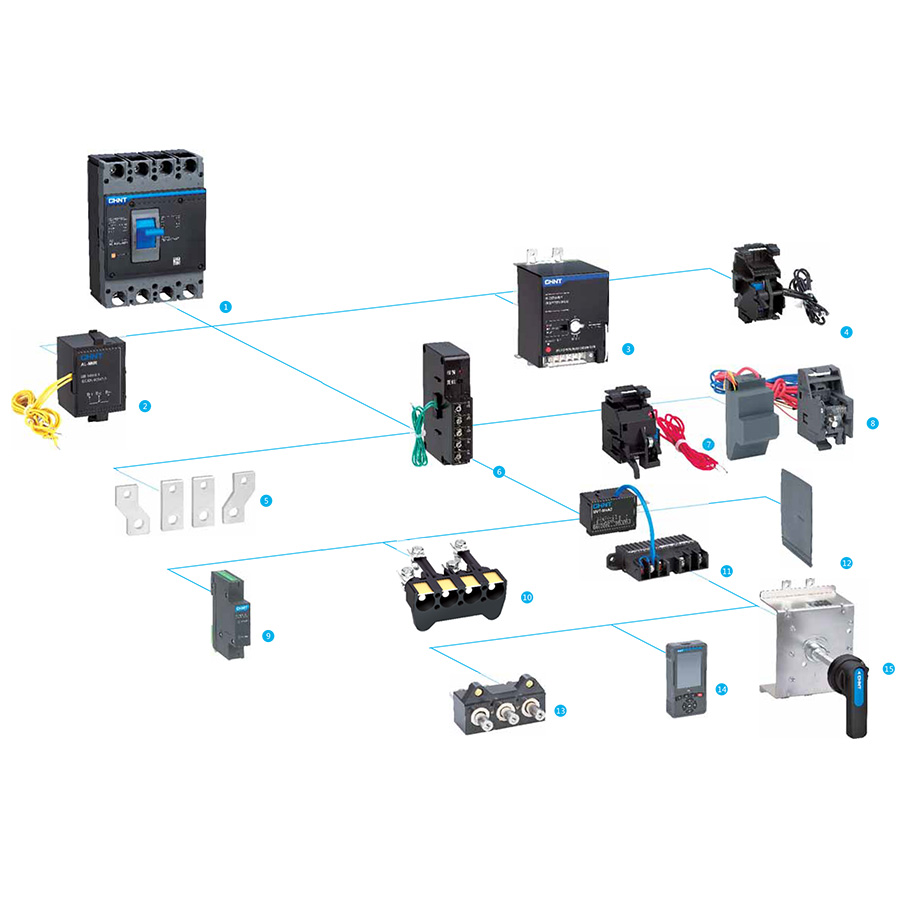

正泰NXM塑殼斷路器附件包括AX輔助觸頭,AL報警觸頭,漏電報警不脫扣模塊,UVT欠電壓脫扣器,SHT分勵脫扣器,MD電動操作機構,ERH手動操作機構,PIA插入式模塊,F(xiàn)CP聯結板,RCP后接線,PTU-1手持測試模塊,Modbus通信模塊等附件產品。

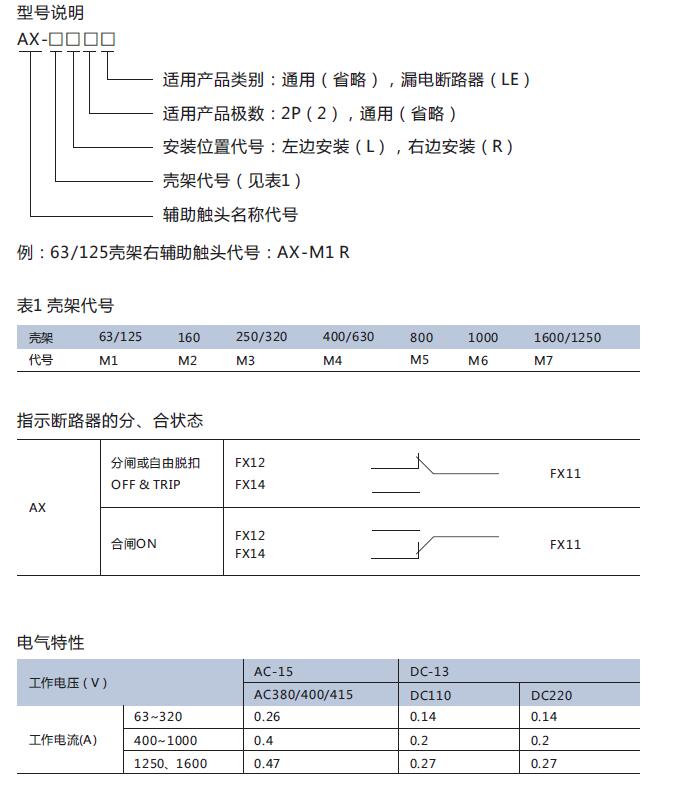

正泰NXM塑殼斷路器附件-AX輔助觸頭
正泰NXM塑殼斷路器附件-AX輔助觸頭
功能:遠程指示斷路器的合閘(ON)或分閘/自由脫扣(OFF)狀態的附件,接在斷路器的輔助回路中。

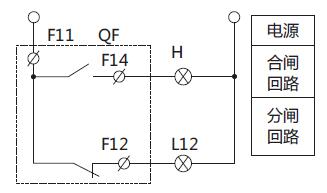

接線圖
輔助觸頭可以與指示燈構成控制回路。在不打開配電柜時可通過指示燈確定斷路器分、合閘狀態。

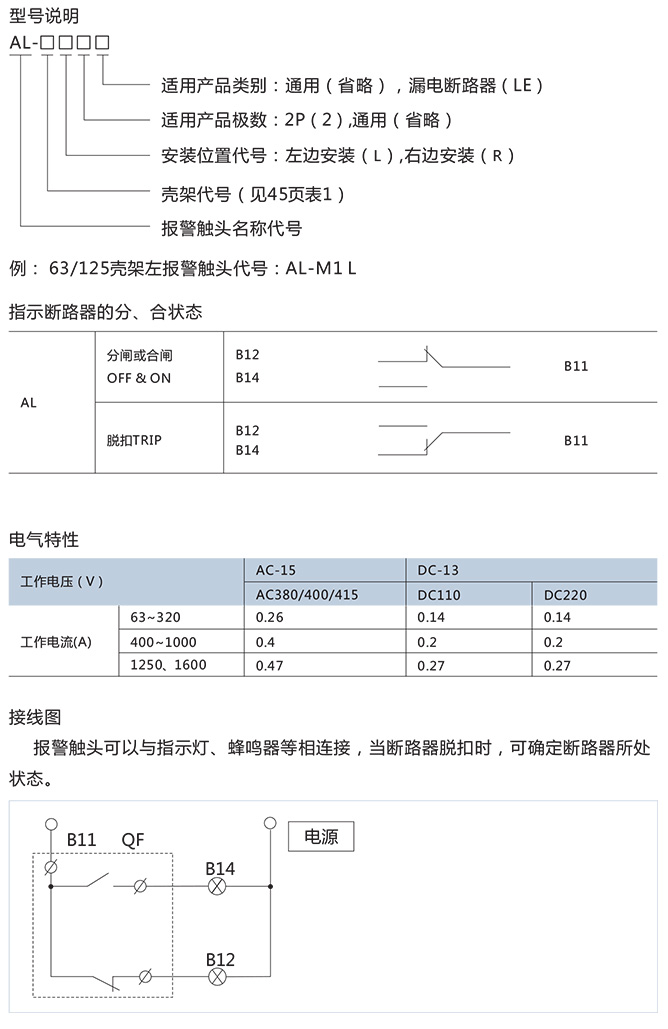

正泰塑殼斷路器附件-AL輔助觸頭
功能:主要用于斷路器當發生故障后或自由脫扣時提供信號。
報警觸頭發出故障指示信號的原因有:
● 過載或短路脫扣
● 欠壓脫扣
● 剩余電流動作脫扣
● 手動自由脫扣

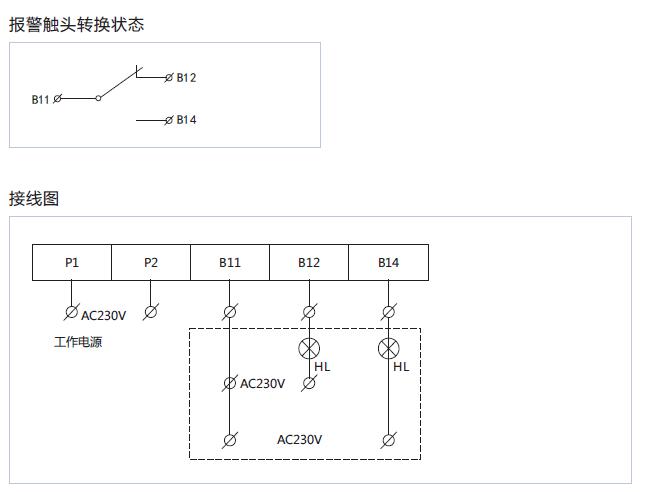

正泰NXM塑殼斷路器附件-漏電報警不脫扣模塊
功能:主要應用在一些特殊場合:不因漏電而影響緊急情況下繼續使用電源;用戶得到漏電報警信號,可根據需要適時檢修漏電故障的原因,排除故障。
主要應用場合有:
● 消防電源,如:消防用電梯。消防水泵,消防報警等設備,消防及照明
● 防盜報警電源
● 醫院手術室電源以及不允許停電的特殊設備以及停電會造成巨大經濟損失的設備
報警觸頭可以與指示燈、蜂鳴器、警鈴等相連接,當報警信號響應時 應及時檢查線路是否有故障。
注意事項:
● 產品合閘前務必接通模塊工作電源
● 漏電報警后嚴禁連續按產品試驗按鈕
● 漏電報警后請及時排除故障,并按復位按鈕復位

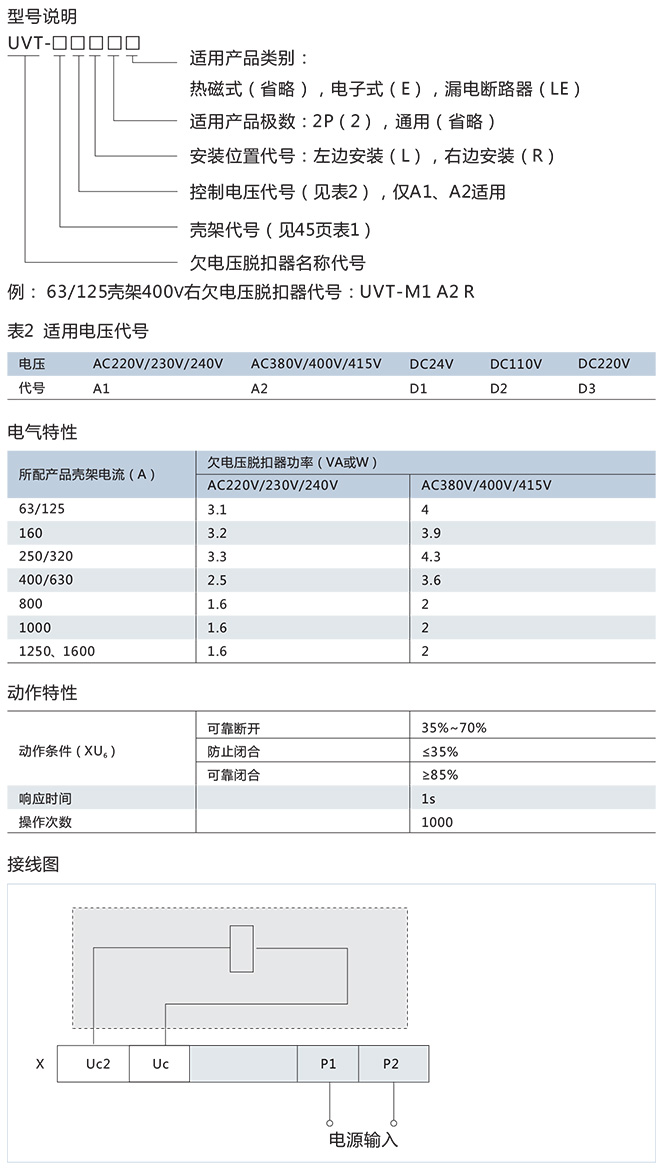

正泰NXM塑殼斷路器附件-UVT欠電壓脫扣器
功能:實現斷路器的欠電壓保護功能,在電源電壓過低時斷開斷路器,保護用電設備。
● 當電源電壓下降(甚者緩慢下降)到額定控制電源電壓的70%至35%范圍時,欠電壓脫扣器應使斷路器可靠斷開。
● 當電源電壓等于或大于85%欠電壓脫扣器的額定控制電源電壓時,應能保證斷路器閉合。
● 當電源電壓低于欠電壓脫扣器的額定控制電源電壓得35%時,欠電壓脫扣器應能防止斷路器閉合。

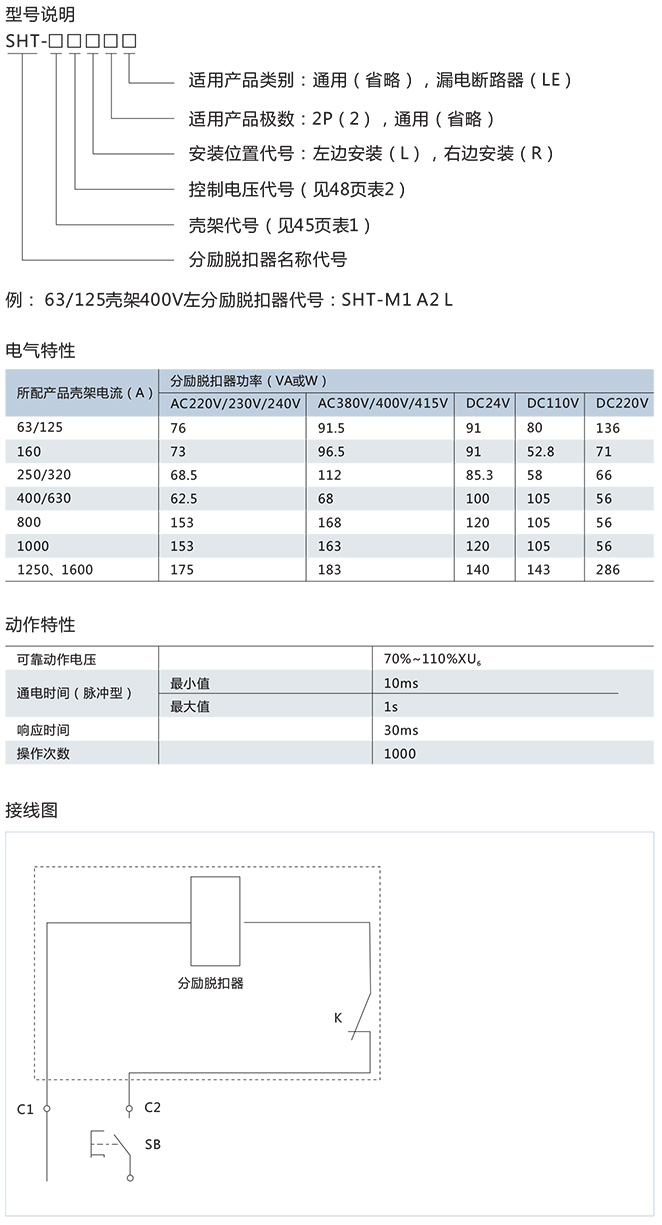

正泰NXM塑殼斷路器附件-SHT分勵脫扣器
功能:分勵脫扣器是一種遠距離操縱分閘的附件。
電源電壓等于額定控制電源電壓的70%~110%之間的任意電壓時,分勵脫扣器應能使斷路器可靠動作。

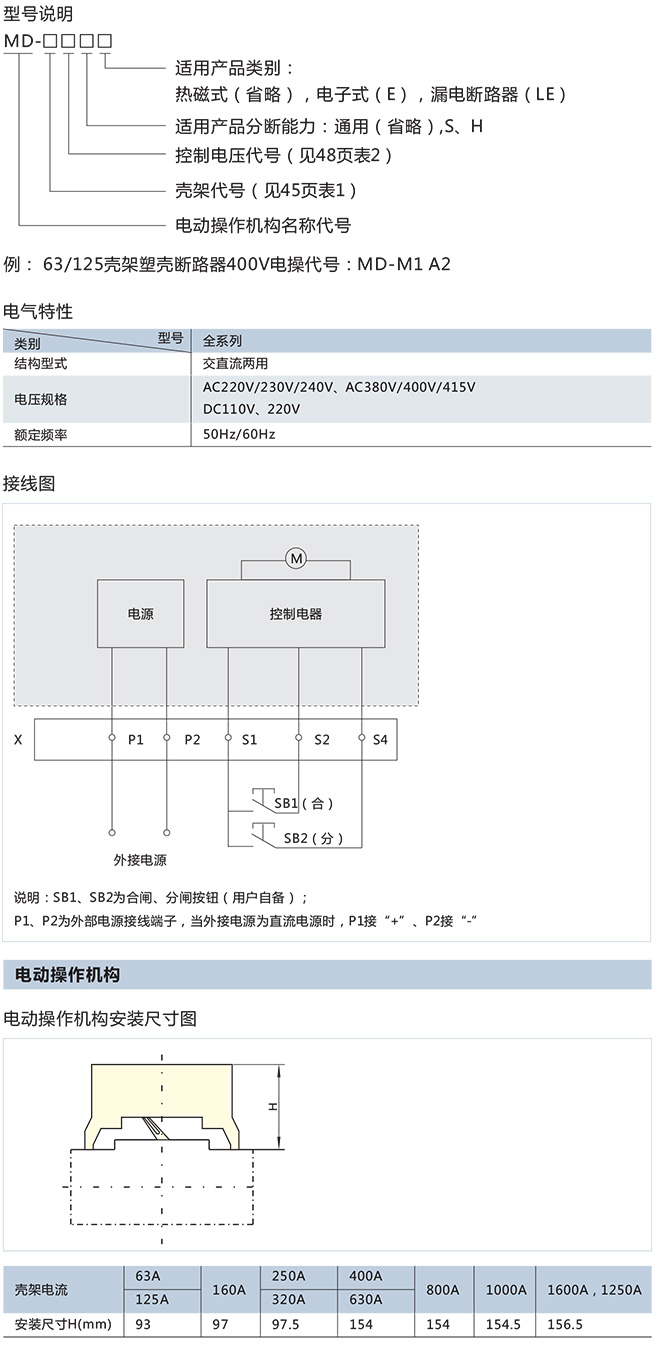

正泰NXM塑殼斷路器附件-MD電動操作機構
功能:適用于遠距離對斷路器進行合閘、分閘及再扣,以及自動化應用場合。

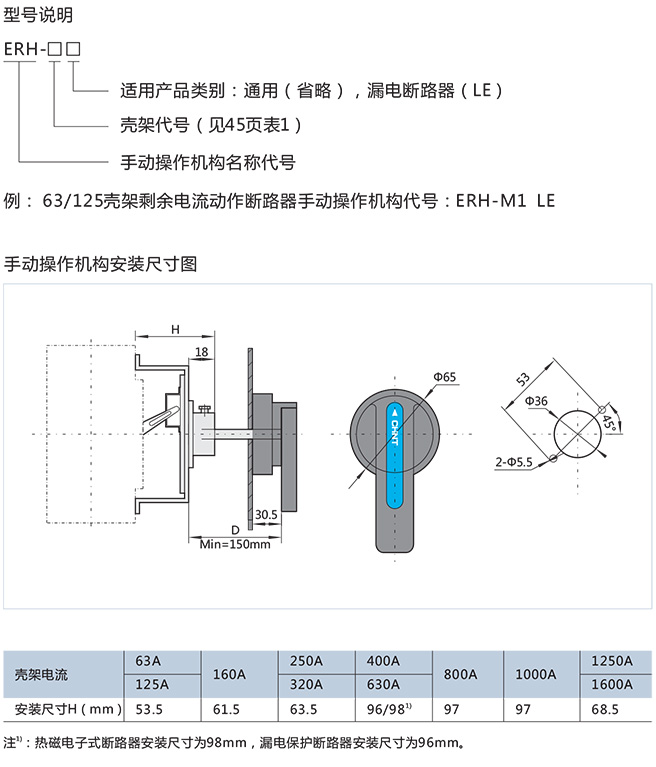

正泰NXM塑殼斷路器附件-ERH手動操作機構
功能:采用獨特的設計和傳動結構,通過旋轉手柄來實現對斷路器的合閘、分閘和再扣操作。

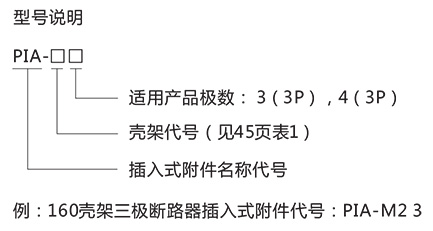

PIA插入式
功能:無需拆裝進出線,可快速方便更換斷路器。

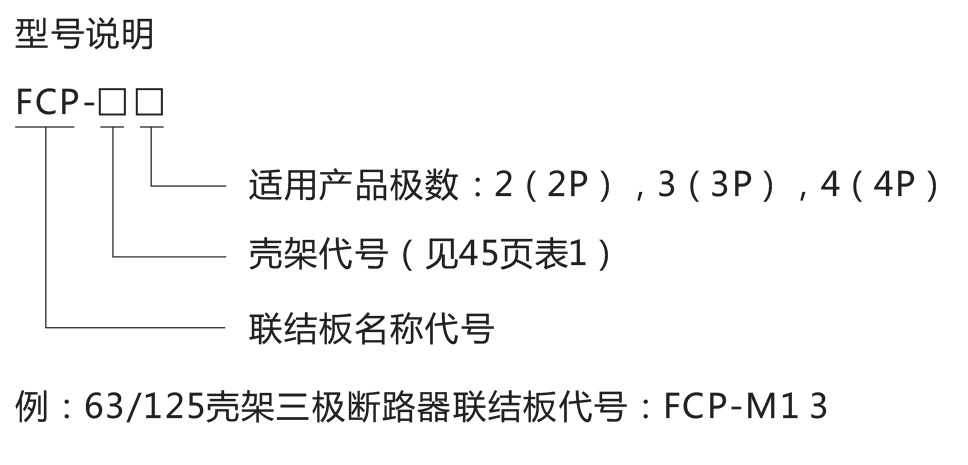

正泰NXM塑殼斷路器附件-FCP聯結板
功能:使斷路器具有靈活的接線方式,通過加裝該附件可以增加相間距,以增大斷路
器進、出線端各相鄰相之間的電氣間隙,增強線路之間的安全性。
RCP板后接線
功能:使斷路器具有靈活的接線方式,用于配合配電盤或其他需要實現安裝板后接線。

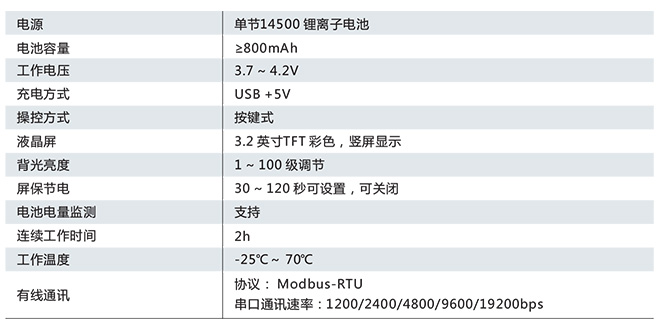

正泰NXM塑殼斷路器附件-手持測試模塊(PTU-1)
PTU-1手持測試模塊為斷路器功能的延伸,通過MicroUSB接口數據線與斷路器連接,
可將斷路器的信息顯示于手持測試模塊。用戶可以根據需要對斷路器的參數進行查詢 和設置。方便用戶對斷路器進行監控和檢修。
外部附件
● 功能
● 查詢斷路器出廠參數值、殼架電流、額定電流、通訊地址等信息;
● 查詢過載長延時、短路短延時、短路瞬時、N相保護、接地故障電流值及動作時間 等設置參數;
● 查詢斷路器ABCN實時相電流值,最近一次故障報警電流參數值;
● 設置斷路器保護特性參數(不支持撥碼型電子式斷路器);
● 可設置顯示屏亮度、屏保節電、串口通訊參數值和斷路器的通訊地址;
● 支持斷路器模擬信號脫扣測試。
● 特性
● 操作
● 采用五個導航鍵加三個快捷鍵和一個電源鍵,為用戶提供簡潔快速的操作體驗
● 五個導航鍵默認為向上、向下、向左、向右和確認。
● 三個快捷鍵分別為R、W、T分別表示為讀取參數、設置參數和測試脫扣。
● 電源鍵為長按2秒進行開關機操作,且每個顯示頁面下部對按鍵功能均有操作提示,以便客戶操作。

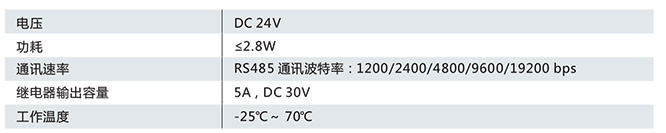

正泰NXM塑殼斷路器附件-Modbus通信模塊(COMA-3)
通訊接口連接,實現物理層的信號轉換,通信模塊的RS485接口可外接上位機并對斷
路器實現"四遙"功能。
● 功能
● 內置電源模塊,可外接220V交流電或24V直流電進行供電;
● 通信模塊給斷路器電子控制器進行供電;
● 可對上位機和斷路器之間的通訊信號進行轉換;
● 可通過接收上位機的指令,遠程控制兩路繼電器節點輸出;
● 滿足用戶對斷路器進行組網的需求。
● 特性
● 安裝
● 通過DIN35-7.5標準導軌安裝
