ABB S1~S7塑殼斷路器附件
- 產品品牌：時代亞能電氣
- 產品名稱：ABB S1~S7塑殼斷路器附件
- 訂購熱線：0577-61525028
- 手機咨詢：13567770599
- 在線服務：
產品說明
一、概述：

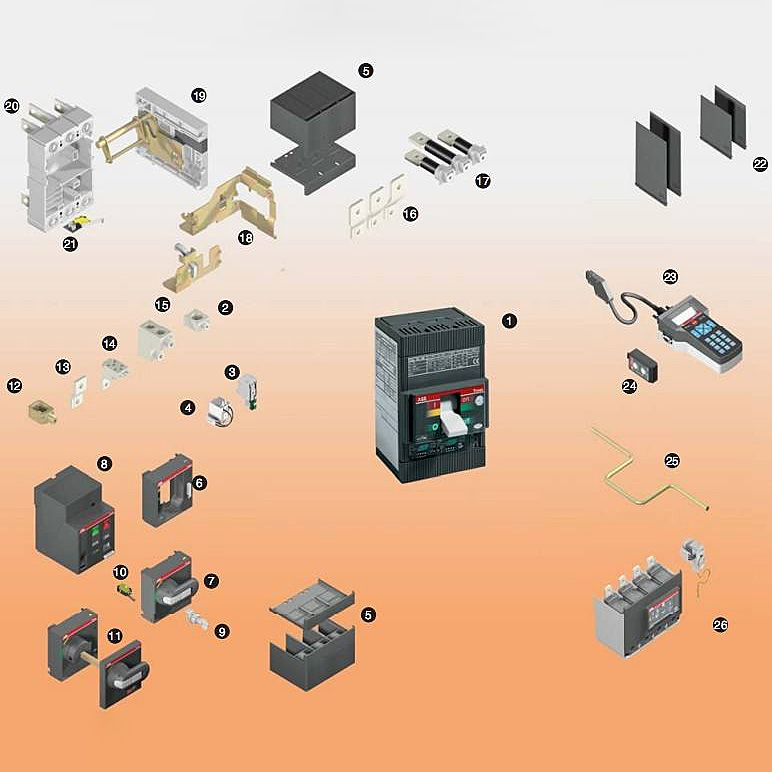

ABB-S1-S2-S3-S5-S6-S7塑殼斷路器附件配套型號種類非常多包括輔助觸頭、報警觸頭、分勵脫扣器、分閘線圈、欠電壓脫扣器、電動機、儲能電動操作機構、柜門上旋轉操作手柄、機械聯鎖等
樂清時代亞能為您提供ABB塑殼斷路器附件產品！?。?/div>
二、詳細說明：
ABB-S1-S2-S3-S5-S6-S7塑殼斷路器附件
雙重絕緣：
使用雙重絕緣將主帶電部件（除端子外）與裝置前面部分完全隔離，保證操作者在正常操作裝置期間的安全性。所有電器附件外殼均與主回電路完全隔離，避免了附件與主回路接觸的危險。尤其是操作機構與主回路也是完全隔離的。
可靠操作：
ABB斷路器附件操作手柄準確指示斷路器動觸頭的位置，保證了安全性和可靠性，符合IEC60073和IEC6041717標準（I=閉合；O=斷開；黃綠線=脫扣斷開）。斷路器的操作機構為無關人：如需將其重新閉合，需要將操作手柄由中間位置推至斷開位置的下限。
隔離性能：
可保證在斷開位置隔離回路，符合IEC60947-2標準和GB14048.2標準。斷路器在斷開位置時，有足夠的觸頭開距來保證電源側和負載側之間無泄漏電流，以及在過電壓條件下有足夠的介電強度。
防護性能：
開關本體的防護等級是IP20，符合IEC60592標準。
工作溫度：
ABB斷路器附件可在環境溫度-25℃至+70℃下正常工作，存儲的環境溫度為-40℃至+70℃。其熱磁脫扣器的熱敏元件的整定溫度為+40℃。
海拔高度：
在海拔高度2000米一下，性能不會發生任何變化。當海拔高度超過2000米時由于大氣壓、絕緣介質及冷卻性能發生變化，斷路器需要降容。
熱帶氣候適應性：
均按IEC60068-2-30標準來測試，在環境溫度為55℃用“variant1”方法進行2個周期的測試。ABB斷路器附件適合在極其嚴酷的環境中使用，這確保它符合IEC60721-2-1標準中8類所規定的濕熱氣候。 -玻纖增強合成樹脂制成的絕緣外殼 -所有金屬零部件的防銹處理
安裝位置：
可以多種方式安裝在開關柜里：水平、垂直或者平裝在安裝板上，且不會影響其額定參數。由于ABB斷路器附件可以采用上進線或下進線的接線方式，可從下端或下端接入電源，因此其安裝相當簡單，且不會影響斷路器性能。
符合標準：
均符合IEC60947-2標準和GB14048.2標準。
ABB塑殼斷路器附件列表
型號
輔助觸頭
1 個輔助觸頭及1 個報警觸頭 S1/2
1 個輔助觸頭及1 個報警觸頭 S3/5
1 個輔助觸頭及1 個報警觸頭 S6/7
2 個輔助觸頭 S1/2
2 個輔助觸頭 S3/5
2 個輔助觸頭 S6/7
2 個輔助觸頭及1 個報警觸頭 S6/7
輔助觸頭電源線接插件
輔助觸頭電源線接插件 L=0.6m S1/S2
輔助觸頭電源線接插件 -用于固定式斷路器 L=1m S3/6
輔助觸頭電源線接插件- 用于插入式或抽出式斷路器 L=1m S3/6
輔助觸頭電源線接插件-用于固定式斷路器 L=1m S7
輔助觸頭電源線接插件-用于抽出式斷路器 S7
分閘線圈 (YO)
分閘線圈 (YO) -110V-130V ac/110V dc S1/2
分閘線圈 (YO) -110V-120V ac/110-125V dc S3/5
分閘線圈 (YO)- 110V S6-S7
分閘線圈 (YO) -220-250V ac/220V dc S1/2
分閘線圈 (YO) -220-240V ac/220-250V dc S3/5
分閘線圈 (YO)- 220/230V S6-S7
分閘線圈 (YO) -380-440V ac S1/2
分閘線圈 (YO) -380-400V ac S3/5
分閘線圈 (YO)- 380/400Vac S6-S7
分閘線圈 (YO) -24V ac/ dc S1/2
分閘線圈 (YO) -24V ac/dc S3/5
欠電壓脫扣器 (YU)
欠電壓脫扣器 (YU)- 110/127Vac S6-S7
欠電壓脫扣器 (YU)-220V ac/dc S1/2
欠電壓脫扣器 (YU)-220-250V ac/dc S3/5
欠電壓脫扣器 (YU)- 220/250Vac S6-S7
欠電壓脫扣器 (YU)-380V ac S1/2
欠電壓脫扣器 (YU)-380-440V ac S3/5
欠電壓脫扣器 (YU)- 380/440Vac S6-S7
分閘線圈 / 欠電壓脫扣器電源線接插件
分閘線圈 / 欠電壓脫扣器電源線接插件 L=0.6m S1/2
分閘線圈 / 欠電壓脫扣器電源線接插件 - 用于固定式斷路器 L=1m S3/6
分閘線圈 / 欠電壓脫扣器電源線接插件 - 用于插入式或抽出式斷路器 L=1m S3/6
分閘線圈 / 欠電壓脫扣器電源線接插件 - 用于固定式斷路器 L=1m S7
分閘線圈 / 欠電壓脫扣器電源線接插件 - 用于抽出式斷路器 S7
電動機/直動式/儲能電動操作機構(M)
電動機 (前面安裝)-220-230Vac/220V dc S1/2
電動機 (前面安裝)-380Vac/dc S1/2
電動機 (側面安裝)-220-230Vac/220V dc S1/2
電動機 (側面安裝)-380Vac/dc S1/2
直動式電動操作機構-220-240Vac/220-250V dc S3/5
直動式電動操作機構-380Vac S3/5
儲能電動操作機構- 110V S6
儲能電動操作機構- 200/250V S6
儲能電動操作機構- 380Vac S6
儲能電動操作機構- 110V S7
儲能電動操作機構- 220/250V S7
儲能電動操作機構- 380Vac S7
直動式/儲能電動操作機構接插件
直動式電動操作機構接插件 - 用于固定式斷路器 L=1m S3/6
直動式電動操作機構接插件 - 用于插入式或抽出式斷路器 L=1m S3/6
儲能電動操作機構電源線接插件 - 用于固定式斷路器 S7
儲能電動操作機構電源線接插件 - 用于抽出式斷路器 S7
延時欠電壓脫扣器
延時欠電壓脫扣器 110-220Vac S3/5
延時欠電壓脫扣器 110-220Vac S6/7
信號單元
PR021/K 信號單元 - PR212, PR122/123
對話單元
對話單元 PR212/D-M (Modbus) + PR212/T
對話單元 PR212/D-L (Lon) + PR212/T
信號單元, 對話單元電源線接插件
PR212/K PR212/D 電源線接插件- 用于固定式斷路器 S4/7
PR212/K,PR212/D 電源線接插件- 用于插入式或抽出式斷路器 S4/7
備注：
輔助觸頭(CO),分閘現券(YO),欠電壓脫扣器(YU),儲能電動操作機構(M)，信號單元，對話單元，不包括電源線接插件，請另外選擇合適的電源接插件。
柜門上旋轉操作手柄
柜門上旋轉操作手柄 S1/S2
柜門上旋轉操作手柄-方形框架 S1/S2
柜門上旋轉操作手柄-方形框架 S3/S5
柜門上旋轉操作手柄 - S6 F
柜門上旋轉操作手柄 - S7 F
柜門上旋轉操作手柄 - 加長調節轉
柜門上旋轉操作手柄 - 加長調節轉 Lmax=180mm S1/2
柜門上旋轉操作手柄 - 加長調節轉 Lmax=300mm S1/2
柜門上旋轉操作手柄 - 圓形框架
柜門上旋轉操作手柄 - 圓形框架 S3/S5
斷路器上旋轉操作手柄
斷路器上旋轉操作手柄 - 用于固定式或插入式斷路器 S3/5
斷路器上旋轉操作手柄 - 用于抽出式斷路器 S3/5
斷路器上旋轉操作手柄 - S6 F
斷路器上旋轉操作手柄 - S7 F
斷路器上旋轉操作手柄 - S6 W
斷路器上旋轉操作手柄 - S7 W
機械聯鎖-水平式(橫放 M/H)
機械聯鎖 B/W 2CBs M/H S1/S2(非DPT用)
機械聯鎖 B/W 2CBs M/H S3
機械聯鎖 B/W 2CBs M/H S5
機械聯鎖水平式 B/W 2CBs M/H S4
機械聯鎖水平式 B/W 2CBs M/H S6
機械聯鎖水平式 B/W 2CBs M/H S7
機械聯鎖 -垂直式
機械聯鎖垂直式 B/W 2 CBs M/V S4
機械聯鎖垂直式 B/W 2 CBs M/V S6
機械聯鎖垂直式 B/W 2 CBs M/V S7
聯鎖器
聯鎖器- 用于抽出式斷路器固定部份 S4/7
前面板
前面板 S6
前面板 S7
低端子蓋板 - 用于三極斷路器
低端子蓋板-3P S1
低端子蓋板-3P S2
低端子蓋板-3P S3
低端子蓋板 - 用于四極斷路器
低端子蓋板-4P S1
低端子蓋板-4P S2
低端子蓋板-4P S3
轉換套件 - 用于三極， 插入式斷路器
轉換套件-P & 3P S1
轉換套件-P & 3P S2
轉換套件-P & 3P S3/S4
轉換套件 - 用于四極， 插入式斷路器
轉換套件-P & 4P S1
轉換套件-P & 4P S2
轉換套件-P & 4P S3/S4
轉換套件-P & 4P S5 400
轉換套件 - 用于三極， 抽出式斷路器
轉換套件-W & 3P S3/S4
轉換套件 - 用于四極， 抽出式斷路器
轉換套件-W & 4P S3/S4
后接線端子配件-用于三極斷路器
后接線端子配件 : threaded 3P S1
后接線端子配件 : threaded 3P S2
后接線端子配件 : threaded 3P S3/S4
后接線端子配件 : threaded 3P S5 400
后接線端子配件：用于四極斷路器
后接線端子配件 : threaded 4P S1
后接線端子配件 : threaded 4P S2
后接線端子配件 : threaded 4P S3/S4
后接線端子配件 : threaded 4P S5 400
后接線端子配件 3p F F>F R S6 800
后接線端子配件 3p F F>F VR/HR S7
后接線端子配件 4p F F>F R S6 800
后接線端子配件 4p F F>F HR-VR S7
加長前接線端子配件(A) / (B) - 用于三極斷路器
加長前接線端子配件 (A)- 6pcs package-3P S1
加長前接線端子配件 (A)- 6pcs package-3P S2
加長前接線端子配件 (B)- 6pcs package-3P S1
加長前接線端子配件 - 用于三極斷路器
加長前接線端子配件- 6pcs package-3P S3/S4
加長前接線端子配件- 6pcs package-3P S5 400
加長前接線端子配件(A)/ (B) - 用于四極斷路器
加長前接線端子配件 (A)- 8pcs package-4P S1
加長前接線端子配件 (A)- 8pcs package-4P S2
加長前接線端子配件 (B)- 8pcs package-4P S1
加長前接線端子配件 - 用于四極斷路器
加長前接線端子配件- 8pcs package-4P S3/S4
加長前接線端子配件- 8pcs package-4P S5 400
加長前端子配件 (只適用于S6/7)
加長前端子配件 3p F F>F EF S6 800
加長前端子配件 3p F F>F EF S7
加長前端子配件 4p F F>F EF S6 800
加長前端子配件 4p F F>F EF S7
電源夾 - 用于三極斷路器
電源夾-3P S3/S4
電源夾 - 用于四極斷路器
電源夾-4P S3/S4
高端子蓋板 - 用于三極斷路器
高端子蓋板-3P S1
高端子蓋板-3P S2
高端子蓋板 - 用于四極斷路器
高端子蓋板-4P S1
高端子蓋板-4P S2
相間隔板
相間隔板- S1/S2
相間隔板-3P S3-S5 400
相間隔板-4P S3-S5 400
相間隔板-3P S5 630
相間隔板-4P S5 630
相間隔板- S6/7 3P
相間隔板- S6/7 4P
外加中性線電流互感器
外加中性線電流互感器- S5 320
外加中性線電流互感器- S5 400
外加中性線電流互感器- S5 630
外加中性線電流互感器 PR212 S4 160 R100
外加中性線電流互感器 PR212 S4 160 R160
外加中性線電流互感器 PR212 S4 250 R250
外加中性線電流互感器 PR212 S6 800 R800
外加中性線電流互感器 PR212 S7 1250 R1000
外加中性線電流互感器 PR212 S7 1250 R1250
外加中性線電流互感器 PR212 S7 1600 R1600
外加中性線電流互感器電源線接插件 (只適用于S4/7)
外加中性線電流互感器電源線接插件 - 用于固定式斷路器 S4/7
外加中性線電流互感器電源線接插件 - 用于插入式或抽出式斷路器 S4/7
垂直/水平式漏電繼電器
RC212 垂直式漏電繼電器 S2
RC212 垂直式漏電繼電器 S3
RC212 水平式漏電繼電器 S2
RC212 水平式漏電繼電器 S3
RC212-R 垂直式漏電繼電器 S2
RC212-R 垂直式漏電繼電器 S3
RC212-R 水平式漏電繼電器 S2
RC212-R 水平式漏電繼電器 S3
備注：RC212-R只報警不脫扣，只用于消防
外置式漏電繼電器
RCQ+TOR CL60mm
RCQ+TOR CL110mm
RCQ+TOR CL185mm
RCD+TOR CL60mm
RCD+TOR CL110mm
RCD+TOR CL185mm
DIN 導軌固定支架
DIN 導軌固定支架 S1
DIN 導軌固定支架 S2
以上就是關于ABB-S1-S2-S3-S5-S6-S7塑殼斷路器附件的所有介紹，如果您有任何關于時代亞能的意見或建議，請致電聯系，我們真誠為您服務！
