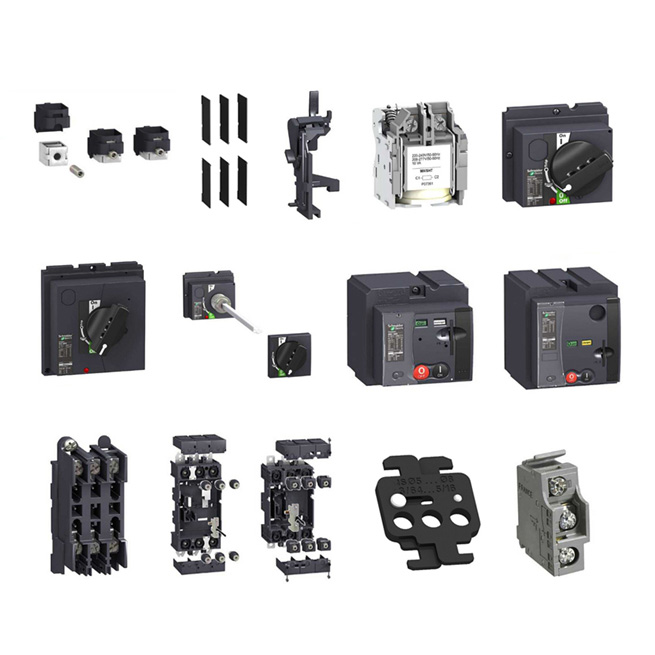

施耐德NSX-EZD塑殼斷路器附件
- 產品品牌：時代亞能電氣
- 產品名稱：施耐德NSX-EZD塑殼斷路器附件
- 訂購熱線：0577-61525028
- 手機咨詢：13567770599
- 在線服務：
產品說明
通過MN欠壓脫扣器或MX分勵脫扣器控制斷路器
· NSX塑殼斷路器欠壓脫扣器或MX分勵脫扣線圈使斷路器脫扣后，必須首先復位，才能合閘
· NSX塑殼斷路器欠壓脫扣器或MX分勵脫扣器的優(yōu)先級高于手動合閘
· NSX塑殼斷路器欠壓脫扣器如果始終存在脫扣指令，斷路器將無法合閘（即使是臨時合閘）
· 使用不超過1.5mm2的連接導線與端子相連
直接旋轉手柄
標準手柄
· 防護等級為IP40,IK07
· 加裝直接旋轉手柄，仍可保證正以下功能：
用戶能看到并設置脫扣單元
適用于隔離
指示三位置：0 (OFF)、 I (ON)和“脫扣”
可以接觸“trip”脫扣激試按鈕
施耐德NSX塑殼斷路器附件鎖定
· 旋轉手柄可鎖定斷路器
施耐德NS塑殼斷路器附件掛鎖
· 標準情況，斷路器在OFF位置，可掛1~3個掛鎖，直徑5~8mm (用戶目備）
· 通過簡單改裝，可鎖定在ON和OFF位置當鎖定在ON位置時，如出現故障不會影響斷路器的脫扣在這種情況下，手柄會指示脫扣位置要進入OFF位置，需解鎖
施耐德NSX塑殼斷路器附件鑰匙鎖（和掛鎖）
· 可在手柄基座上安裝一個Ronis成Profalux鑰匙鎖（可選），可實現與掛鎖一樣的功能
預合或欲分觸點（可選）
· 旋轉手柄可使用預分觸點，以：
· 在斷路器閉合之前為MN失壓線圈供電
· 在斷路器打開之前打開接觸器控制回路
MCC開關拒控制
· 可通過為標準手柄增加一套件來控制MCC開關柜除標準功能，還具有如下特性
更高的IP防護等級
· 防護等級IP43，JK07
· 可通過內置墊圈增加IP防護等級
根據開關位置的門聯鎖
· 如果門打開，斷路器將不能合閘
· 如果斷路器處于合閘或脫扣位置，柜門將無法打開
· 持殊情況下，可通過一個工具臨時禁用柜門鎖定功能，以便在不打開斷路器的情況下打開柜門但如果手柄被掛鎖掛住，將無法實現 此操作
遵照CNOMO的機床控制專用手柄
· 可通過為標準手柄增加一個套件來進行機床控制標準功能，該套件還具有如下持性
· 增強防水性和機械保護功能
· 防護等級IP54,IK08
· 符合 CNOMOE03.81.501N標準
延伸旋轉手柄
· 防護等級IP55，IK08
· 延伸旋轉手柄可在開關柜拒門上操作安裝在開關柜內的斷路器
· 加裝延伸旋轉手柄，仍可確保以下功能：
· 用戶能夠看到并設置脫扣單元
· 適用于隔離
· 指示三位置：O(OFF)、I (ON)和“脫扣”
塑殼斷路器合閘時的柜門聯鎖
· 延伸旋轉手柄的一個標準功能就是內置在轉軸內的鎖定功能，它可以在斷路器處于合閘或脫扣位置時禁止打開柜門
· 可通過一個工具臨時禁用柜門聯鎖功能，以在不打開斷路器的情況下打開門但是如果手柄被掛鎖鎖住，將無法實現此操作
主動取消柜門鎖定功能
· 可在現場修改手柄來完全取消柜門聯鎖功能（包括手柄安裝了掛鎖的情況）修改是可逆的
· 如門上安裝了幾個延伸旋轉手柄，需要檢査毎個手柄是否均取消柜門聯鎖功能
設備和門掛鎖
· 掛鎖可鎖住斷路器手柄，并禁用門開后功能：
· 標準情況，斷路器在OFF位置，可掛1~3個掛鎖，直徑5~8mm (用戶目備}
· 通過簡單改裝，可勘定在ON和OFF位靈當鎖定在ON位置時，如出現故躥不會影響斷路器的脫扣
· 在這種情況下，手柄會指示脫扣位置如要進入OFF位置，需解鎖使用開關柜內的鑰匙鎖鎖定斷路器，可在旋轉手柄基座上安裝一 Ronis成Profalux鑰匙鎖 (可選），以把斷路器鎖定在OFF位置，或者ON和OFF中的一個位置
門打開時操作斷路器的附件
· 當斷路器帶有延伸旋轉手柄，可在轉軸上安裝一個控制附件，以實現在門打開的情況下操作斷路器
施耐德塑殼斷路器可通過掛鎖鎖定在OFF位置
· 延伸旋轉手柄與標準旋轉手柄的預合和/或預分觸點具有同樣的功能
施耐德塑殼斷路器延伸旋轉手柄的組成
· 取下斷路器前面蓋的部分（用螺釘固定）
· 位于柜門上的組件（手柄和銘牌）,不管斷路器是垂直還是水平安裝，它總是固定在同一位置延伸轉軸可根據距離調整長度斷路器背部至門之間的最小/最大距離為：
171...600mm (CompactNSX100到250)
195...600mm (CompactNS400/630)
對于抽出式斷路器，延伸旅轉手柄還可芾有一伸縮軸，以使斷路器在抽出狀態(tài)下可作出淚應調整這種情況下，最小/最大距離是：
248...600mm (CompactNSX100到250）
272...600mm (CompactNS400/630)
施耐德塑殼斷路器手動電源轉換系統(tǒng)
· 可使用一聯鎖附件把帶有旋轉手柄的兩臺斷路器互鎖，以形成一個手動電源轉換系統(tǒng)只有當一臺斷路器打幵的時候，才能閉合另外—臺斷路器
· 這個功能可用于直接或延伸旋轉手柄
· 最多可用三個掛鎖把斷路器鎖在OFF或ON位置
附加測量和指示模塊
電壓指示器
· 檢激并指示斷路器端子是否帶電
施耐德NSX-EZD塑殼斷路器附件
· 通過開□安裝在長掛子罩蓋上
· 可安裝在斷路器進線側或出線側
· 防護等級IP40,IK04
· 不可與電動操作機構同時安裝
施耐德EZD塑殼斷路器附件
· 適用于電網電壓220-550VAC
電流互感器模塊
· 此模塊可直接連接測量設備，比如電流表或功率表
施耐德塑殼斷路器附件
· 橫塊直接安裝在斷路器的出線側端子
· 防護等級IP40,IK04
· 前蓋采用II類絕緣標準
· 可連接到6個集成的連接器，接線電纜截面積不超過2.5mm2
施耐德塑殼斷路器電氣持性
· 互感器二次為5A
· 下列產品，精度為3級：
· 額定電流100A:1.6VA
· 額定電流150A:3VA
· 額定電流250A:5VA
· 額定電流400/600A:8VA
