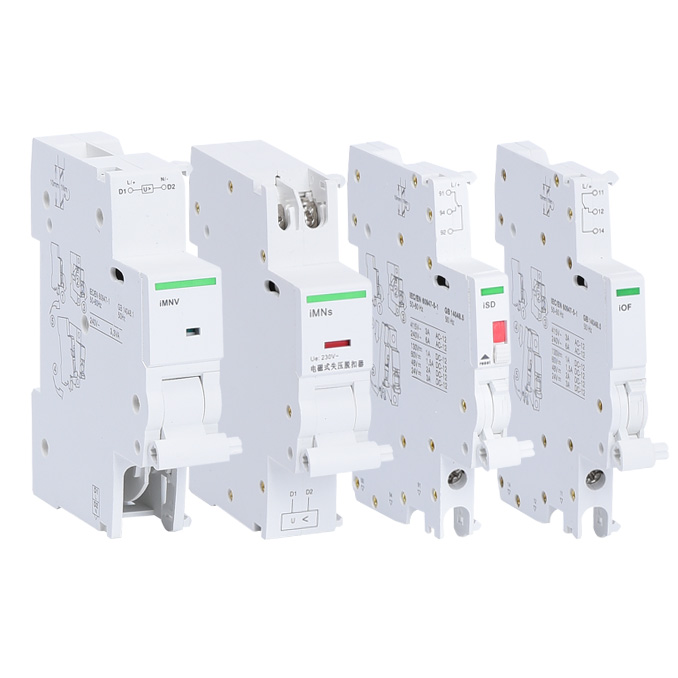

施耐德iC65小型斷路器附件
產品說明
施耐德iC65小型斷路器附件是我公司專為施耐德IC65小型斷路器配套設計的輔助功能元件,在電氣等線路或家居、建筑中,根據需要選擇不同的電氣附件與ic65斷路器配合,以實現斷路器因被保護線路故障的遠程脫扣控制、提供輔助信號,分合狀態指示、提供報警信號功能,能更好地保護線路、人身和財產安全。
施耐德iC65小型斷路器附件的名稱、用途及符合標準
施耐德iC65斷路器附件主要技術參數
1.輔助觸頭、報警觸頭的技術參數
2.施耐德iC65斷路器附件分勵脫扣器+輔助開關的技術參數
斷路器分勵脫扣后是不能立刻遠控合閘的,也不能直接手動合閘,必須將斷路器再扣后方能合閘,這和過載等脫扣跳閘后要再扣一樣。這就是分勵脫扣和電動操作分閘的區別。
斷路器操作把手有三個位置,除大家知道的上分下合兩個位置外,脫扣后把手將停留在中間位置。所謂再扣就是將把手從中間位置下扳到分的位置使脫扣器重新鉤住,然后才能合閘。
分勵脫扣線圈電壓種類有交流和直流,電壓大小有各種電壓等級。切斷非消防電源時用DC24V消防電源作分勵脫扣線圈電源是最方便也是最簡單的。分勵脫扣線圈只能短時間通電,時間一長就燒壞;所以在控制回路里要串接一個斷路器的常閉接點,斷路器脫扣后切斷分勵脫扣線圈的電流。
結構概述:
①、產品全塑卡扣式裝配結構,充分利用尼龍本身固有彈性,不需要螺釘及專用工具拆裝省工、省時、省電。
②、產品為直動式運動結構,反力彈簧采用寶塔型彈簧,動作特性可靠、機構靈活、產品設計緊湊,可防止外界雜物及灰塵落入產品。活動部位接線端有罩覆蓋人手不能觸及帶電部位,確保使用安全,符合有關電器安全標準。產品外型尺寸小巧,安裝面積小,安裝方式有螺釘緊固或卡扣式安裝在35毫米寬的標準導軌上具有拆卸迅速方便的特點。
③、產品觸頭均為橋式雙斷點結構。觸頭采用銀基合金材料制成,接觸電性能優越、觸頭耐磨損、壽命長、滅弧室為封閉型采用阻燃材料制成能阻擋的按電弧向外噴濺,保證人身及相鄰電器的安全。
④、產品的磁系統為E字型鐵芯工作可靠、損耗小、噪音低,具有很高的機械強度,線圈接線端A1、A2印有電壓規格表示清晰醒目、接線方便。
⑤、模數化,積木式結構輔助觸頭根據需要靈活拼裝使用。
施耐德iC65小型斷路器附件的名稱、用途及符合標準
附件名稱 | 代號 | 用 途 | 符合標準 |
輔助觸頭 | OF | 提供輔助信號,控制輔助電路 | IEC60947-5-1、 GB14048.5-2008 |
報警觸頭 | SD | 當斷路器因被保護線路故障分?jǐn)鄷r,提供報警信號 | IEC60947-2、 GB14048.2-2008 |
分勵脫扣器+ 輔助觸頭 | MX+OF | 遠距離分?jǐn)嚯娐罚⑼ㄟ^輔助觸頭實現對輔助電路的控制 | IEC60947-1、 GB14048.1-2008 |
過欠壓保護器 | MN | 當220V額定電源電壓上升到275±5%或下降在170±7V時, 使IC65斷路器脫扣,實現線路保護。 | IEC60947-2、 GB14048.2-2008 |
分勵脫扣器 | MX | 當控制電壓操作額定電壓的70%-110%時使斷路器脫扣,現實線路保護 | IEC60947-1、 GB14048.1-2008 |
施耐德iC65斷路器附件主要技術參數
1.輔助觸頭、報警觸頭的技術參數
附件名稱 | 額定電流(A) | 每組觸頭數 | 接線圖 | ||
AC:380V | AC:220V | DC:110V | |||
輔助觸頭OF | 3 | 6 | 1 | 一常開一常閉 | |
報警觸頭SD | 3 | 6 | 1 | 一常開一常閉 |
2.施耐德iC65斷路器附件分勵脫扣器+輔助開關的技術參數
附件名稱 | 額定絕緣電壓Ui | 額定電源電壓Us | 脫扣功耗 (W或VA) | 吸合電壓 | 接線圖 |
分勵脫扣器 | 415V | AC/DC: 220~380V 110~220V | 240 | (0.7~1.1)Us | |
AC/DC: 24~48V | 120 | ||||
分勵脫扣器+輔助觸頭MX+OF | AC/DC: 220~380V 110~220V |
240 | |||
AC/DC: 24~48V |
120 | ||||
失壓、欠壓 脫扣器MN |
AC/DC: 24~48V |
120 | |||
AC: 220~240V |
注:每臺施耐德iC65斷路器最多可拼裝3個指示附件(OF或SD),兩個脫扣器附件。
分勵脫扣器原理
斷路器分勵脫扣后是不能立刻遠控合閘的,也不能直接手動合閘,必須將斷路器再扣后方能合閘,這和過載等脫扣跳閘后要再扣一樣。這就是分勵脫扣和電動操作分閘的區別。
斷路器操作把手有三個位置,除大家知道的上分下合兩個位置外,脫扣后把手將停留在中間位置。所謂再扣就是將把手從中間位置下扳到分的位置使脫扣器重新鉤住,然后才能合閘。
分勵脫扣線圈電壓種類有交流和直流,電壓大小有各種電壓等級。切斷非消防電源時用DC24V消防電源作分勵脫扣線圈電源是最方便也是最簡單的。分勵脫扣線圈只能短時間通電,時間一長就燒壞;所以在控制回路里要串接一個斷路器的常閉接點,斷路器脫扣后切斷分勵脫扣線圈的電流。
什么是輔助觸頭
施耐德輔助觸頭組主要用于交流50Hz,額定工作電壓660V及以下,直流額定工作電壓220V及以下的控制電路中作遠動、也可按GB14048.4的要求,接入主電路作接觸器用。結構概述:
①、產品全塑卡扣式裝配結構,充分利用尼龍本身固有彈性,不需要螺釘及專用工具拆裝省工、省時、省電。
②、產品為直動式運動結構,反力彈簧采用寶塔型彈簧,動作特性可靠、機構靈活、產品設計緊湊,可防止外界雜物及灰塵落入產品。活動部位接線端有罩覆蓋人手不能觸及帶電部位,確保使用安全,符合有關電器安全標準。產品外型尺寸小巧,安裝面積小,安裝方式有螺釘緊固或卡扣式安裝在35毫米寬的標準導軌上具有拆卸迅速方便的特點。
③、產品觸頭均為橋式雙斷點結構。觸頭采用銀基合金材料制成,接觸電性能優越、觸頭耐磨損、壽命長、滅弧室為封閉型采用阻燃材料制成能阻擋的按電弧向外噴濺,保證人身及相鄰電器的安全。
④、產品的磁系統為E字型鐵芯工作可靠、損耗小、噪音低,具有很高的機械強度,線圈接線端A1、A2印有電壓規格表示清晰醒目、接線方便。
⑤、模數化,積木式結構輔助觸頭根據需要靈活拼裝使用。
