一、適用范圍

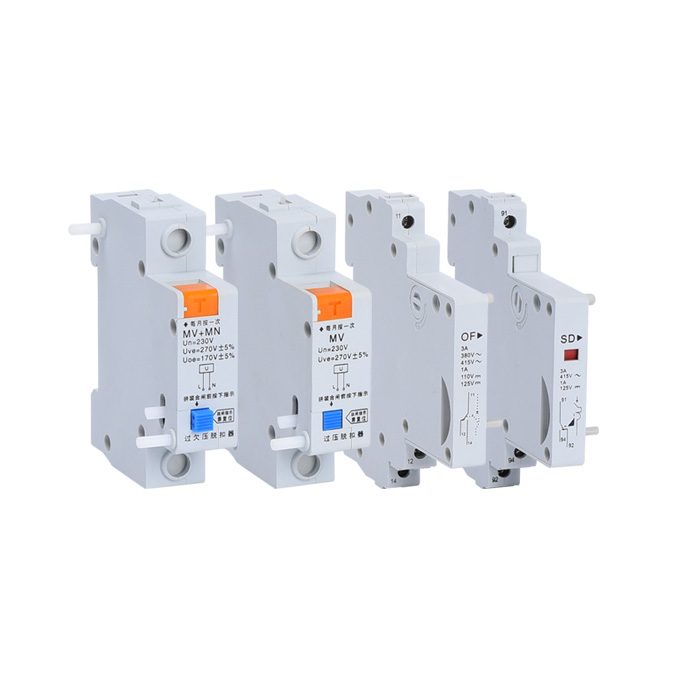

DZ47小型斷路器附件包括MV過壓脫扣器，MN欠壓脫扣器，MV+MN過欠壓脫扣器，MNS失壓脫扣器，MX分勵脫扣器，MX+OF分勵脫扣器+輔助觸頭，SD報警觸頭，OF輔助觸頭。
DZ47小型斷路器附件專為DZ47小型斷路器系列產品配套設計的輔助功能元件，在電氣等線路或家居、建筑中，可以根據需要選擇不同的電氣附件與小型斷路器系列產品配合，以實現斷路器線路的欠壓、過壓、過欠壓、失壓、缺相輔助控制、報警等保護功能。

配套企業品牌小型斷路器附件：
正泰NXB小型斷路器附件，德力西DZ47S斷路器附件，天正TGB1N斷路器附件，施耐德iC65/NB1斷路器附件，L7斷路器附件

二、型號含義及主要技術參數

產品名稱	型號	額定工作電壓Un	脫扣電壓	用       途
過壓脫扣器	MV	230V	過壓值Uvo=270V±5%	當電源電壓上升到275±5%時，使斷路器脫扣，實現線路的過電壓保護。
欠壓脫扣器	MN	230V	欠壓值Uoe=170V±5%	當電源電壓下降在（0.35～0.75）Ue之間時，使斷路器脫扣，實現線路的欠電壓保護。
DZ47過欠壓脫扣器	MV+MN	230V	過壓值Uvo=270V±5% 欠壓值Uoe=170V±5%	當220V額定電源電壓上升到275±5%或下降在170±7V時，使斷路器脫扣，實現線路保護。
失壓脫扣器	MNs	230V	欠壓值Uoe=170V±5% 失壓值Uoe=0 脫扣	當220V額定電壓在75%～105%時，失壓脫扣器保證吸合，使斷路器順利合閘； 當額定電壓在40%時，失壓脫扣器保證脫開使斷路器掉閘分?jǐn)唷?/td>
三相過欠壓+缺相	MV+MN	380V	過壓值Uvo=460V±15 欠壓值Uoe=300V±15	當220V額定電源電壓上升到460±15V或下降在300±15V時，使斷路器脫扣，實現線路保護。
三相四線過欠壓	GQ(MV+MN)	230V	過壓值Uvo=270V±5% 欠壓值Uoe=170V±5%	當220V額定電源電壓上升到275±5%或下降在170±7V時，使斷路器脫扣，實現線路保護。
DZ47分勵脫扣器	MX	AC230V		當控制電壓超過額定電壓的70%～110%時使斷路器脫扣，實現線路保護
		DC24V
分勵脫扣器+輔助觸頭	MX+OF	AC230V		遠距離分?jǐn)嚯娐?，并通過輔助觸頭實現對輔助電路的控制 遠距離分?jǐn)嚯娐?，并通過微動開關實現對輔助電路的控制
		DC24V
DZ47報警觸頭	SD	115/230/400V	1、3A	當斷路器因被保護線路故障分?jǐn)鄷r(shí)，提供報警信號
DZ47輔助觸頭	OF	115/230/400V	1、3A	提供輔助信號，控制輔助電路

附件名稱		額定絕緣電壓Ui	額定控制電源電壓Us	脫扣功耗 （W或VA）	吸合電壓
MX+OF分勵脫扣器+輔助觸頭		415V	AC/DC： 220～380V；110～220V	240	（0.7～1.1）Us
			AC/DC：24～48V	120
MX+OF 分勵脫扣器+輔助觸頭	有源	415V	AC/DC： 220～380V；110～220V	240	（0.7～1.1）Us
			AC/DC：24～48V	120
	無源	415V	AC/DC： 220～380V；110～220V	240	（0.7～1.1）Us
			AC/DC：24～48V	120
MX 分勵脫扣器		415V	AC/DC： 220～380V；110～220V	240	（0.7～1.1）Us
			AC/DC：24～48V	120

附件名稱	額定電流（A）			每組觸頭數
	AC：380V	AC：220V	DC：110V
輔助觸頭 OF	3	6	1	一常開；一常閉
報警觸頭 SD	3	6	1	一常開；一常閉
