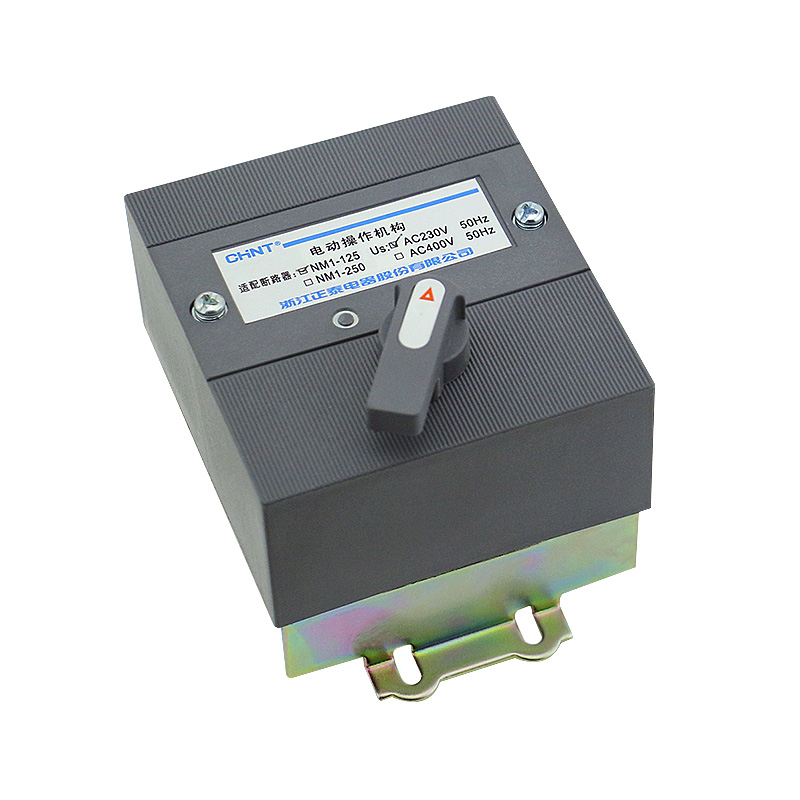

CDM3電動操作機構-正泰NM1塑殼斷路器搭配

產品說明

CDM3電動操作機構（以下簡稱電動操作機構）是小于250A小容量塑殼斷路器專用配件，CDM3電動操作機構與正泰NM1塑殼斷路器配合后，可遠距離電動閉合、斷開和再扣正泰NM1塑殼斷路器，以實現輸配電網絡的集中控制和自動控制。

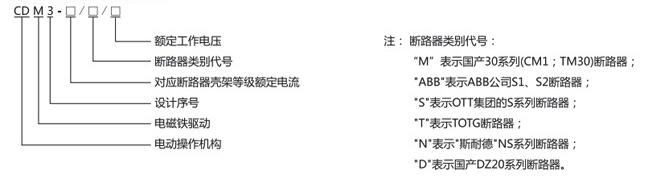

型號及其含義：

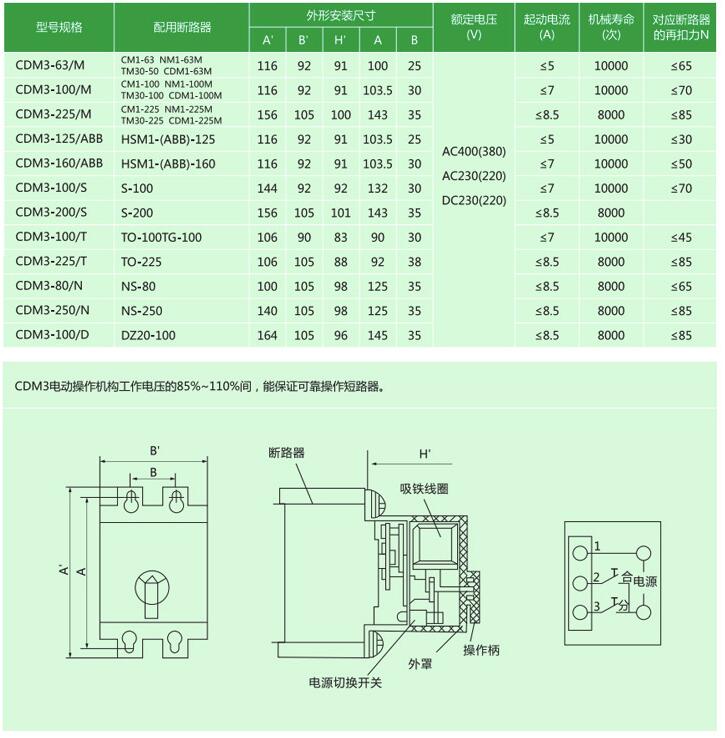

主要技術參數及安裝尺寸圖：

CDM3電動操作機構特點：

1、結構簡單、體積小、安裝方便、免安裝調正、免維修。

2、機構通過二個電磁吸鐵驅動、旋轉操動斷路器，氣動電流低。

3、機構在無電源時，可用手動操作。

3、交、直流規格均能適用（直流需另加拖整流電源包）。

4、本電操作裝有電源自動切換裝置，完成一個動作后，可以迅速自動切斷。

CDM3電動操作機構安裝說明：

1、安裝前先核對電操規格是否與斷路器相對應。

2、檢查電源接線是否正確（注意電路圖序1為公共電源線，序2和序3分別接控制按鈕），電壓是否相等。

3、通電試驗前，注意檢查斷路器手柄是否在電操的二個尼龍滾輪中。

4、通電試用時，首先要檢查斷路器，如裝有欠電壓脫扣器，必須開通欠電壓脫扣器電源，檢查電壓值是否在額定電壓內。（注意欠電壓應接主電路電源）

5、通電使用時，操作頻率每分鐘不能超過2次，高頻率連續動作，易導致線圈燒毀。

CDM3電動操作機構故障排除方法

1、當通電，電操出現“滋滋聲”，可能是不能分、合斷路器。

a)迅速放開控制按鈕。

b)檢查電壓是否＜85%額定電壓。

c)用手動操作，試能否分合斷路器，如不能分合，那應檢查斷路器是否滑扣。

是否欠電壓沒有通電或欠電壓接在控制電源上。如手動能分合斷路器，那應檢查電操本體及斷路器再扣力，無法調正，請與供方聯系。
