德力西CDM3塑殼斷路器附件
- 產品品牌：時代亞能電氣
- 產品名稱：德力西CDM3塑殼斷路器附件
- 訂購熱線：0577-61525028
- 手機咨詢：13567770599
- 在線服務：
產品說明

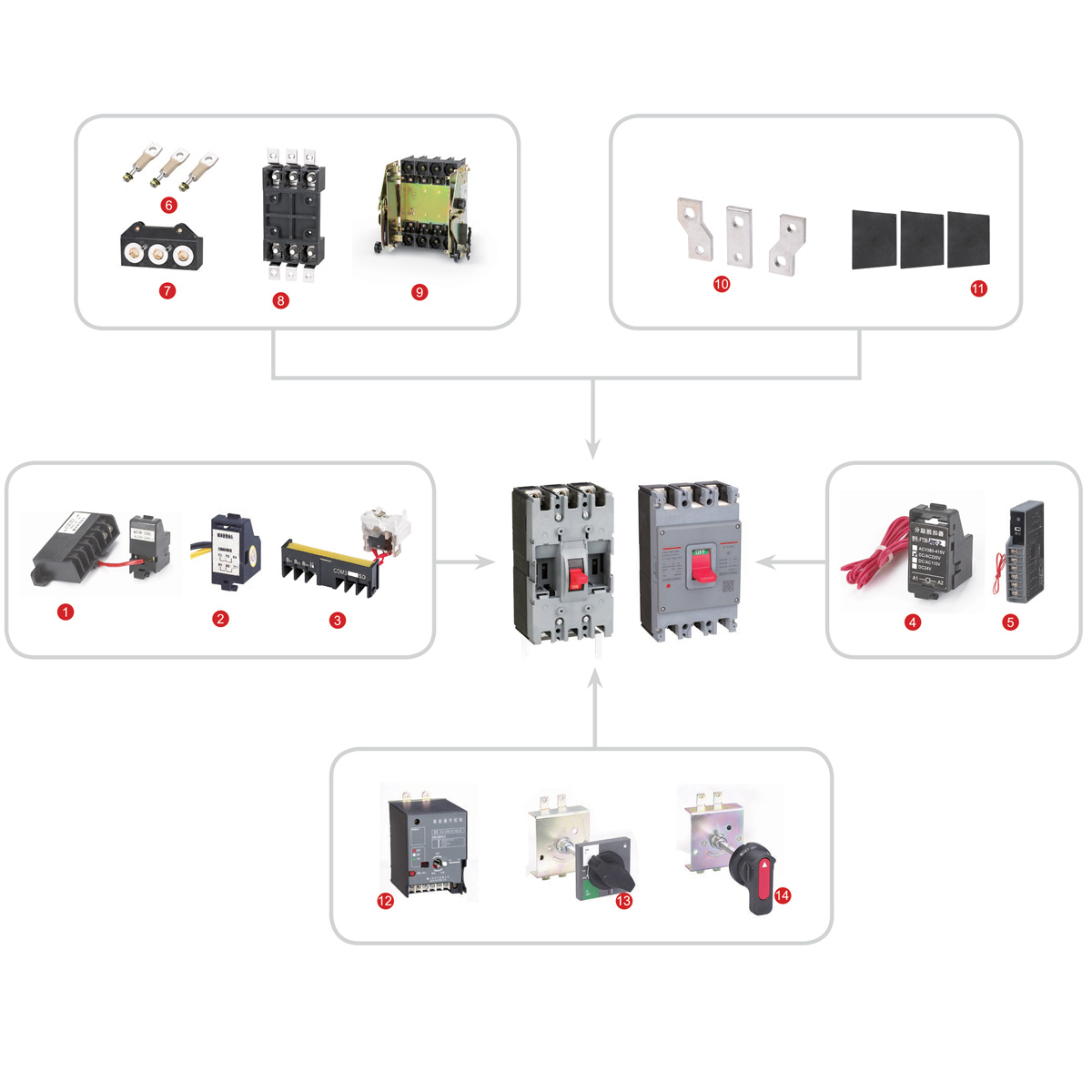

德力西CDM3塑殼斷路器附件產品清單
CDM3塑殼斷路器附件電氣附件：分勵脫扣器，欠壓脫扣器，輔助觸頭，報警觸頭，輔助報警一體，漏電報警模塊
CDM3塑殼斷路器附件機械附件：相間隔板，拓展端子，手操機構，電操機構
CDM3塑殼斷路器附件安裝附件：固定板后附件，插入式附件，抽出式附件

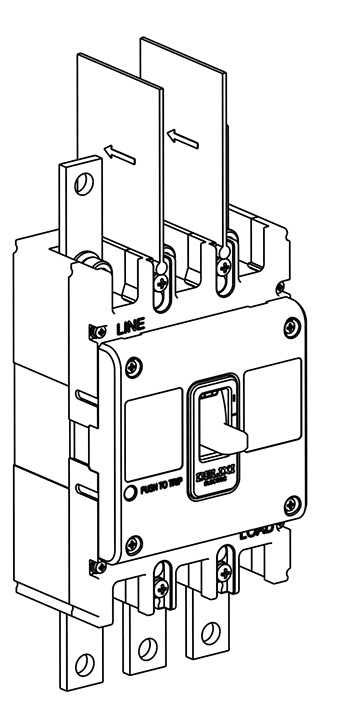

相間隔板
相間隔板可增強相間導體絕緣性能，即使在開關安裝好后，也可以從正面插槽安裝。
相間隔板出廠標配，一臺斷路器有4片（3P)，或6片（4P)
德力西塑殼斷路器附件-拓展端子
拓展端子連接到斷路器的標準端子上，從而在較小的空間內提供多種接線方案：
? 直擴展端子
? 極間距擴展端子
母排、拓展端子可以連接到斷路器的進線或者出線端。

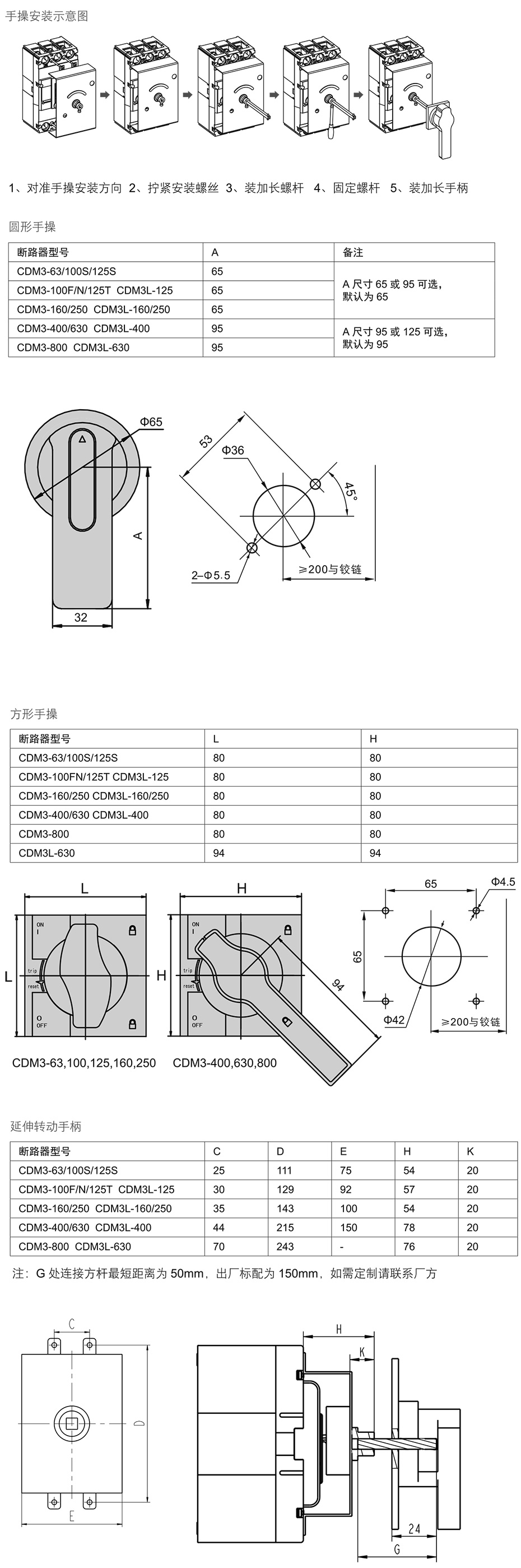

德力西CDM3塑殼斷路器附件-手柄操作機構
通過手柄的旋轉方式來操作斷路器，符合人體工程設計的旋轉手柄使斷路器操作更靈活。
有2種形式的旋轉手柄操作機構：
? 直接旋轉手柄（圓形手操，方形手操）
? 延伸旋轉手柄（圓形延伸手操，方形延伸手操）
用戶可視化信息/設置：
? 3個位置指示：分閘（OFF),合閘（ON)，脫扣（TRIP)
? 門打開時，斷路器不能合閘
? 合閘時無法開門
? 延伸手柄的軸長可以定制，依據斷路器背部到門的距離而定。

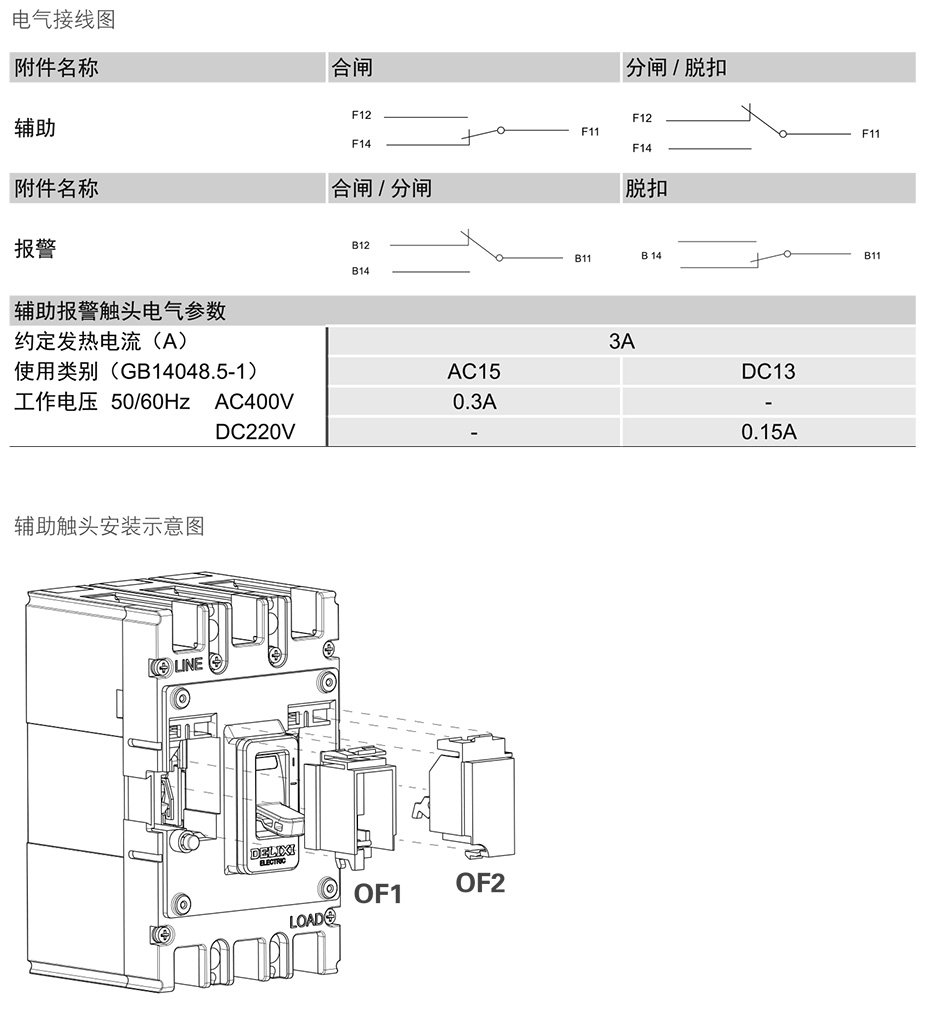

德力西CDM3塑殼斷路器附件-輔助觸頭：
接在開關電器輔助回路中，用于指示斷路器在通電(ON)或不通電（OFF或Trip)狀態的附件
德力西CDM3塑殼斷路器附件-報警觸頭：
用于指示斷路器在不脫扣（ON或OFF)或脫扣（Trip)狀態的附件，當報警觸頭指示斷路器在 Trip(脫扣）狀態時，有以下五種可能：
? 有過載或短路故障
? 有剩余電流故障
? 人為試驗按鈕脫扣
? 分勵脫扣器動作
? 線路故障，欠壓脫扣器動作

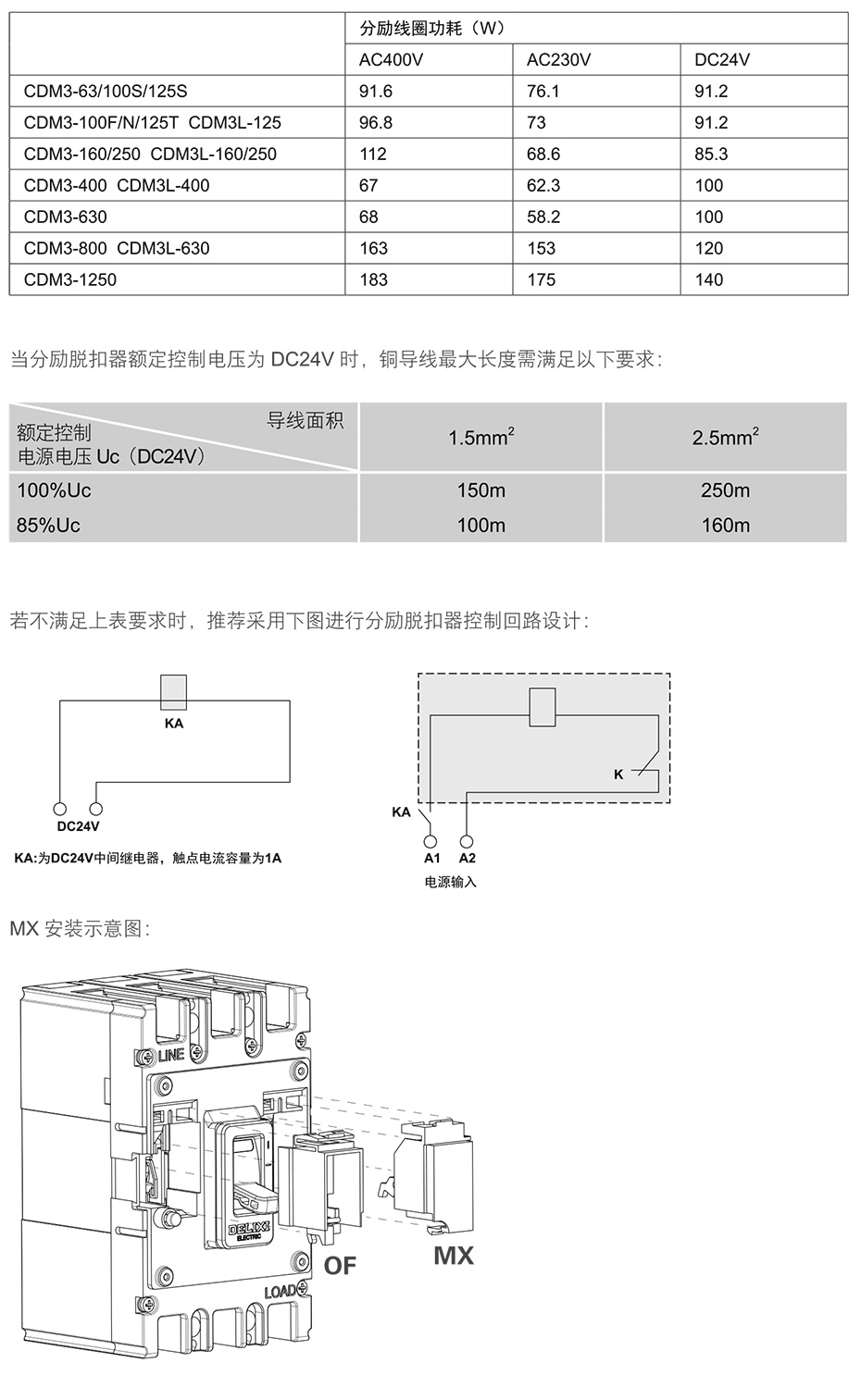

德力西CDM3塑殼斷路器附件-分勵脫扣器
? 在額定控制電源電壓U的70°/。-110%之間時，分勵脫扣器應可靠使斷路器脫扣 ? 斷路器通過分勵脫扣器脫扣后，需就地復位

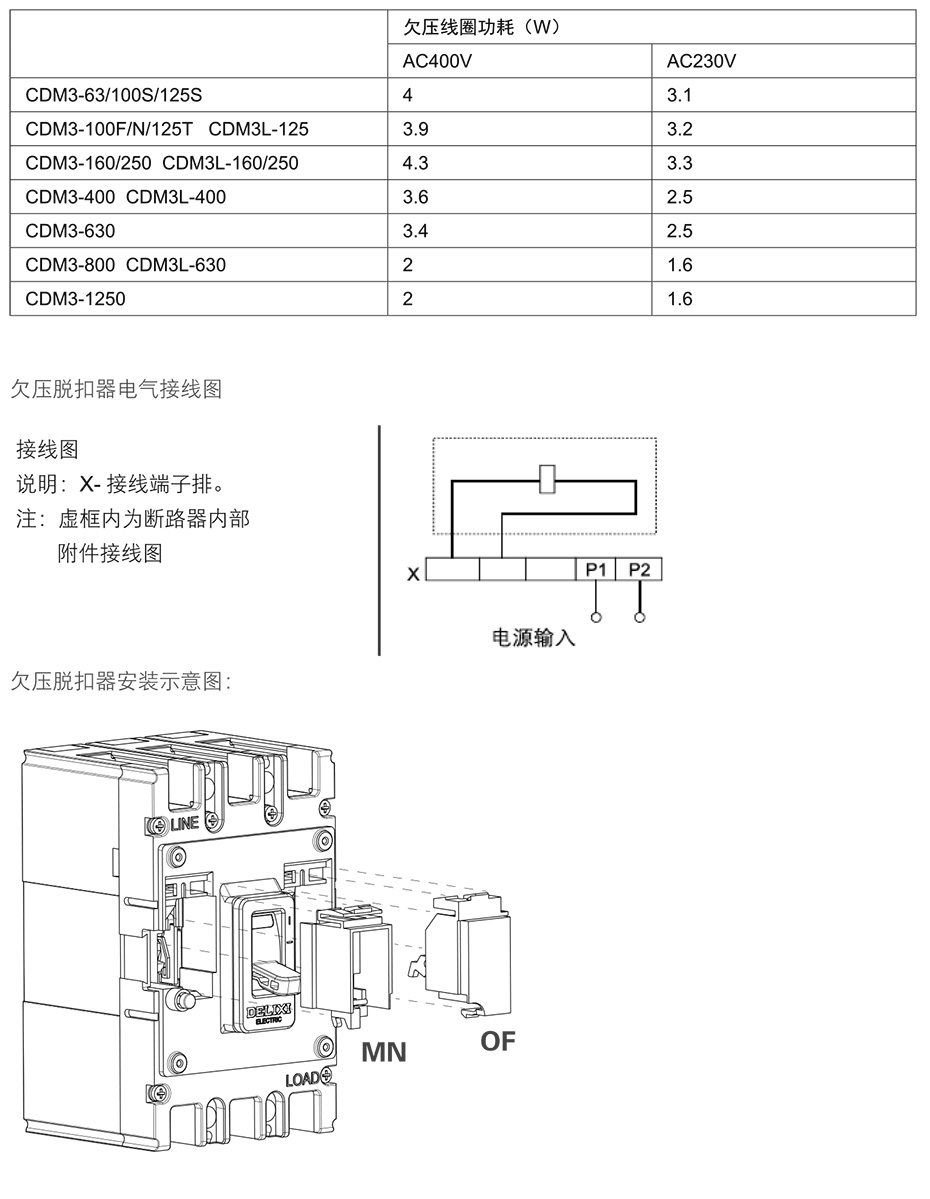

德力西CDM3塑殼斷路器附件-欠壓脫扣器
? 在額定工作電壓的35%-70%時，欠壓脫扣器應可靠使斷路器脫扣；
? 在額定工作電壓的85%-110%時，欠壓脫扣器應保證斷路器能合閘；
? 在額定工作電壓低于35%時，欠壓脫扣器應防止斷路器合閘。
德力西CDM3塑殼斷路器附件-漏電報警模塊（漏電塑売斷路器附件）
? 漏電不脫扣功能：用于當漏電達到報警界限但同時不希望系統斷電的情況下，
此時只報警不脫扣
? 漏電報警模塊是通過發光二極管的發光起到指示報警作用，當發光二極管發出紅光時，
說明系統漏電超過整定值，此時常開觸點轉化為常閉狀態，常閉觸點轉化為常開狀態

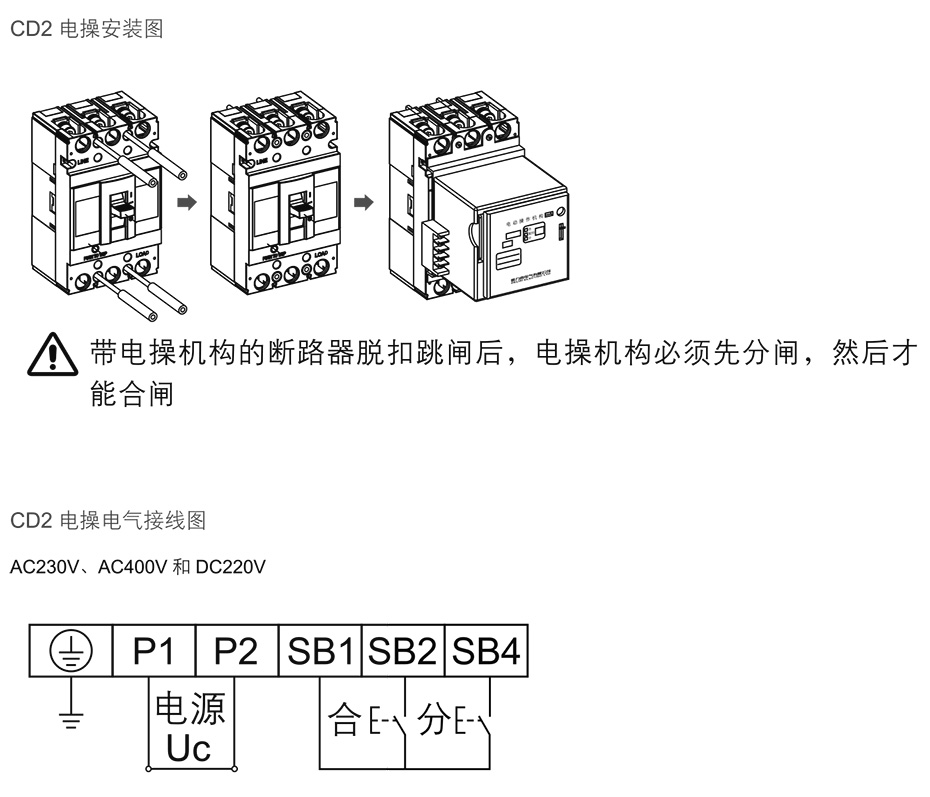

德力西CDM3塑殼斷路器附件-電動操作機構
? 適用于斷路器遠距離電動閉合、斷開及再扣以及自動化控制場合。
? 電操機構額定電壓：AC400V, AC230V, DC220V
? 電操機構工作電壓范圍：85%-110%Ue
共有兩種電操機構類型：
? CD1交流型電操機構（800、1250殼架為CD1電操）
? CD2交直流通用電操機構（63-630殼架為CD2電操）
CD2電操電壓與允差范圍：
? CD2: 63A-250A:操作頻次為每小時不大于180次，動作時間S0.7S
? CD2: 400A-630A:操作頻次為每小時不大于60次，動作時間S1S
? 額定控制電源電壓：230VAC / 220VDC時，電壓允差范圍為184-253VAC /187-242VDC
? 額定控制電源電壓：400VAC時，電壓允差范圍為320~440VAC
? 額定控制電源電壓：230VAC(CD1-1250)時，電壓允差范圍為184-253VAC
? 針對斷路器操作力大小的不同，力相對小的開關其電操能正常
