杭申HSM1塑殼斷路器附件

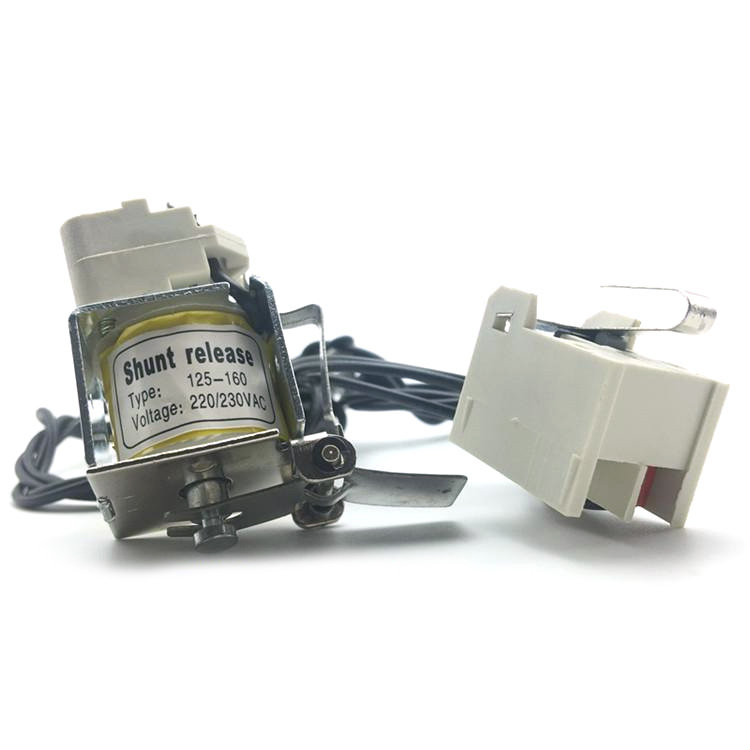

杭申HSM1塑殼斷路器附件-分勵脫扣器用途:
分勵脫扣器用于遠距離控制斷路器分閘,脫扣器為瞬時工作制。
分勵脫扣器動作特性:
操作的電氣附件 | 分勵脫扣器 | ||
操作電源電壓范圍 | (70%~110%)xUe | ||
AC50Hz | 220V 380V | ||
定控制電源電壓 | 電源 | 功耗 | 150VA 150VA |
DC | 110V 220V | ||
功耗 | 150W 150W |

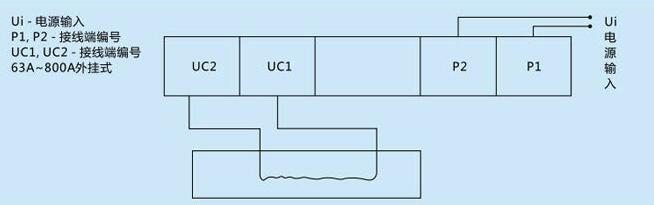

分勵脫扣器接線圖:
杭申塑殼斷路器附件-欠電壓脫扣器用途:
欠電壓脫扣器用于線路及電源設備的欠電壓保護之用,脫扣器為長期工作制。
欠電壓脫扣器動作特性:
額定工作電壓 | AC380V | AC220V | DC110V | DC220V |
動作電壓 | (35%~70%)x Ue | |||
保證合閘電壓 | (80%~110%)x Ue | |||
保證不能合閘電壓 | ≤35% Ue | |||
功耗 | 10VA | 4W |

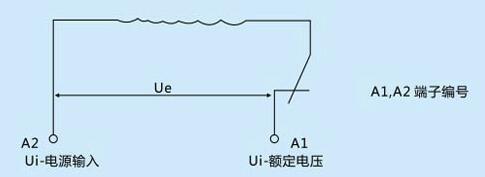

欠電壓脫扣器接線圖:
杭申HSM1塑殼斷路器附件-輔助觸頭用途:
輔助觸頭用于對斷路器的控制回路作自動控制之用。如斷路器的分段及合閘狀態的信號指示。
輔助觸頭動作特性:
1、一常開一常閉
2、二常開二常閉
3、四常開四常閉

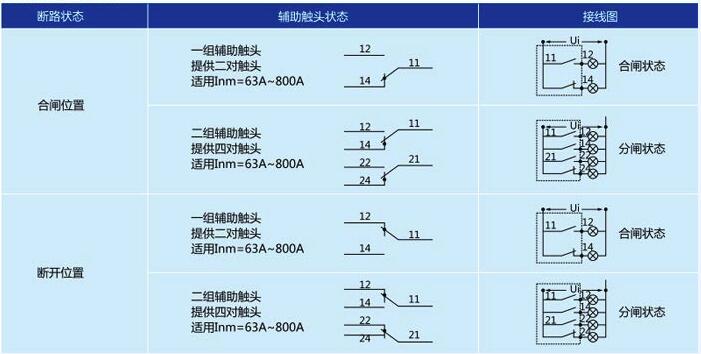

輔助觸頭接線圖:
杭申HSM1塑殼斷路器附件-報警觸頭用途:
報警觸頭用于對斷路器負載電源的過載、短路、線路和設備的欠電壓故障斷開時報警之用。
報警觸頭動作特性:
1、一常開一常閉

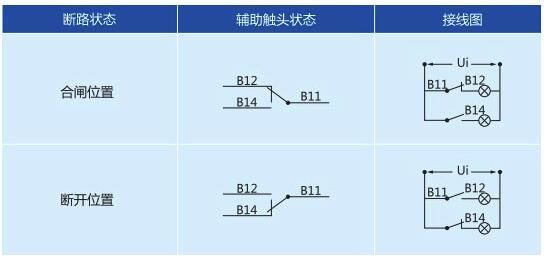

報警觸頭接線圖:
