產品說明

一、使用范圍

穆勒L7小型斷路器附件是專為L7、環宇HUM18、法泰CFB2等小型斷路器配套設計的輔助功能元件，在電氣線路或家居、建筑中，可以根據需要選擇不同的電氣附件與L7小型斷路器配合，以實現斷路器的遠程脫扣控制、分合狀態指示、提供報警信號和線路的過欠壓保護等功能。

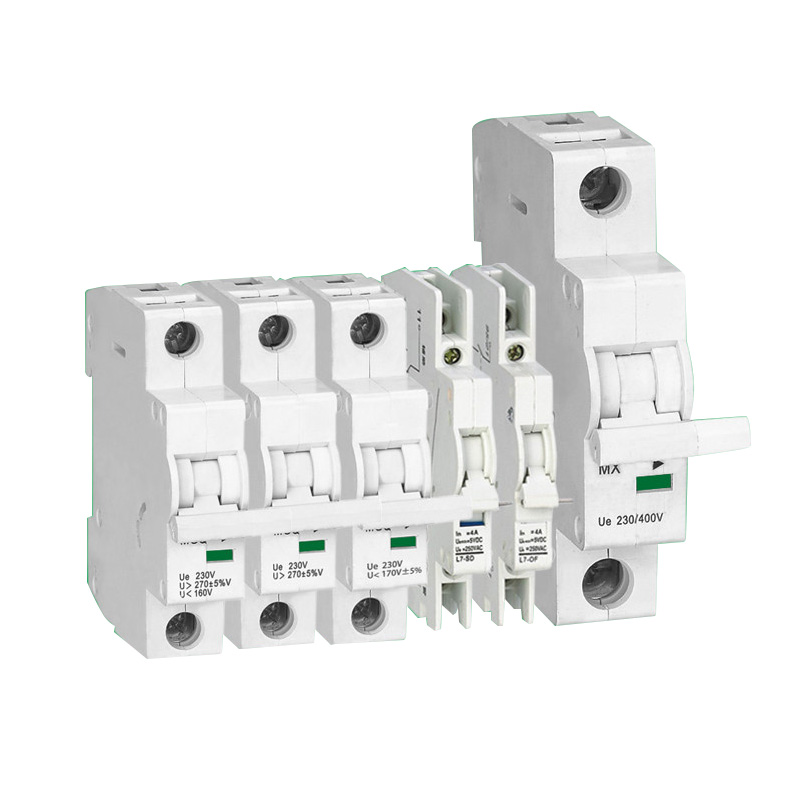

穆勒L7小型斷路器附件安裝于L7小型斷路器產品的左側，單個寬度同L7產品相同均為18mm，可多個附件組裝使用！

二、型號及規格

分勵脫扣器MX，額定控制電源電壓：AC/DC100~380V、AC/DC24~48V；

分勵脫扣器+輔助觸頭MX+OF，額定控制電源電壓：AC/DC100~380V、AC/DC24~48V；

欠壓脫扣器MN，額定工作電壓：AC230、AC380V；

過壓脫扣器MV，額定工作電壓：AC230V、AC380V；

過欠壓脫扣器MV+MN,額定工作電壓：AC230V、AC380V；

輔助觸頭OF；

報警觸頭SD；

三、正常工作條件和安裝條件

周圍空氣溫度：-5℃~+40℃，24小時內平均值不超過+35℃。

大氣條件：安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50％；在較低的溫度下可允許有較高相對濕度，例如+20℃時為90%，該月的月平均最大相對濕度不超過90%，并考慮到因溫度變化發生在產品表面上的凝露。

海撥：不超過2000m。

污染等級：2。

安裝類別：Ⅱ、Ⅲ類。

安裝方式：采用TH35-7.5型鋼安裝軌安裝。

四、注意事項

加裝穆勒L7小型斷路器分勵脫扣器后是不能立刻遠控合閘的，也不能直接手動合閘，必須將L7斷路器再扣后方能合閘，這和過載等脫扣跳閘后要再扣一樣。這就是分勵脫扣和電動操作分閘的區別。

穆勒L7小型斷路器操作把手有三個位置，除大家知道的上分下合兩個位置外，脫扣后把手將停留在中間位置。所謂再扣就是將把手從中間位置下扳到分的位置使脫扣器重新鉤住，然后才能合閘。
