常熟型CM1/CM3塑殼斷路器附件
產品說明
常熟型CM1/CM3塑殼斷路器附件包括CM1分勵脫扣器,CM1欠電壓脫扣器,CM1輔助觸頭,CM1報警觸頭,CM1輔報觸頭,CM1電動操作機構,CM1手動操作機構等

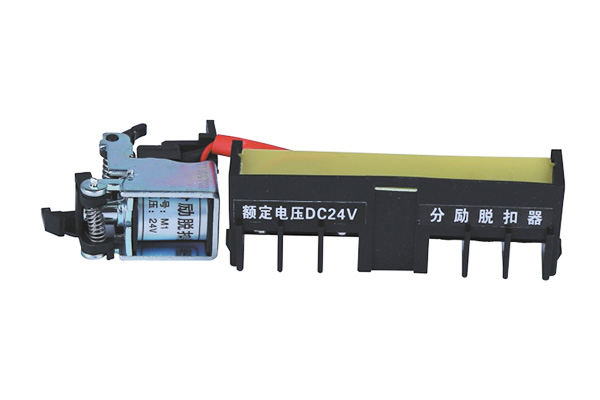

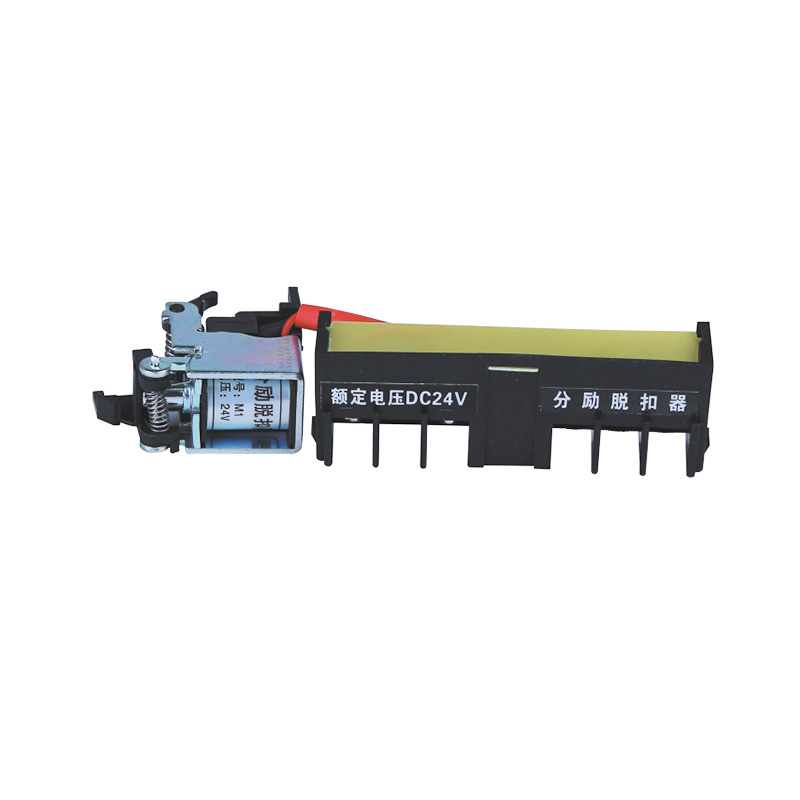

CM1塑殼斷路器附件-分勵脫扣器
CM1塑殼斷路器分勵脫扣器是一種實現CM1塑殼斷路器遠距離分閘的附件,當分勵脫扣器的外施電壓為分勵脫扣器額定控制電壓的70%~110%時,就能可靠地分?jǐn)鄶嗦菲?。通常分勵脫扣器用于?yīng)急狀態下對斷路器進行遠距離分閘操作和作為漏電繼電器等保護電器的執行元件。目前較多使用在配電柜開門斷電保護電路中。
CM1塑殼斷路器分勵脫扣器也有多種額定控制電壓和不同電源頻率,可供不同場合、不同電源時選用。

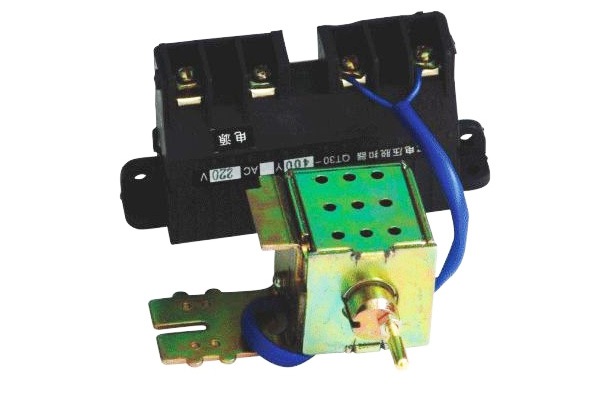

CM1塑殼斷路器附件-欠壓脫扣器
CM1塑殼斷路器欠壓脫扣器,是在斷路器內部安裝的脫扣線圈附件,接通額定工作電源后,斷路器能正常合閘。當電壓下降(甚至緩慢下降)到額定電壓的70%和35%范圍內,欠壓脫扣器應動作;在電源電壓低于脫扣電壓的35%時,欠壓脫扣器應能防止斷路器閉合;電源電壓等于或者大于85%時,應能保證斷路器正常合閘。欠壓脫扣器也為CM1塑殼斷路器內部附件之一。
欠壓脫扣器用作線路及電源設備的欠電壓保護之用。欠壓脫扣器,為長期工作制。

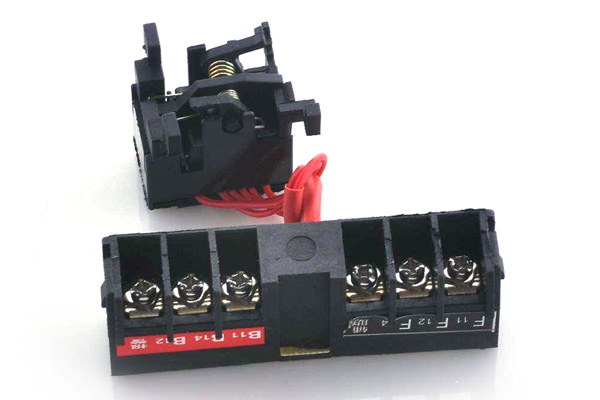

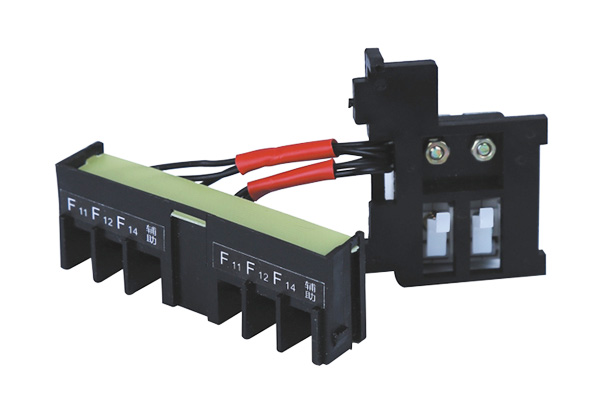

CM1塑殼斷路器附件-輔助觸頭
CM1塑殼斷路器輔助觸頭與斷路器主電路分、合機構機械上連動的觸頭,主要用于斷路器分、合狀態的顯示,接在斷路器的控制電路中通過斷路器的分合,對其相關電器實施控制或聯鎖。
例如:向信號燈、繼電器等輸出信號。
CM1塑殼斷路器附件殼架等級額定電流100A為單斷點轉換觸頭;225A及以上為橋式觸頭結構,約定發熱電流為3A;殼架品級額定電流400A及以可裝兩常開、兩常閉,約定發熱電流為6A。操作性能次數與斷路器的操作性能總次數相同。
CM1塑殼斷路器附件-報警觸頭
CM1塑殼斷路器附件報警觸頭用于對斷路器負載電流的過載、短路、線路和設備的欠電壓故障斷開時報警之用。
報警觸頭的規格為一常開一長閉,也分為有源觸頭和無源觸頭。

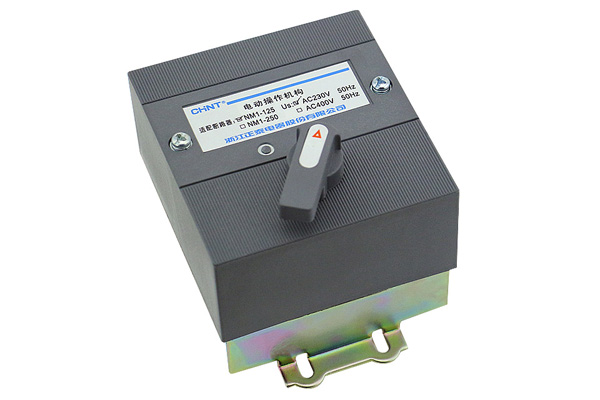

CM1塑殼斷路器附件-電動操作機構
CM1塑殼斷路器附件電動操作機構為低壓塑料外殼式斷路器的專用配件,可對斷路器進行遠距離電動閉合、斷開及再扣,以實現輸配電網絡的集中控制和自動控制。

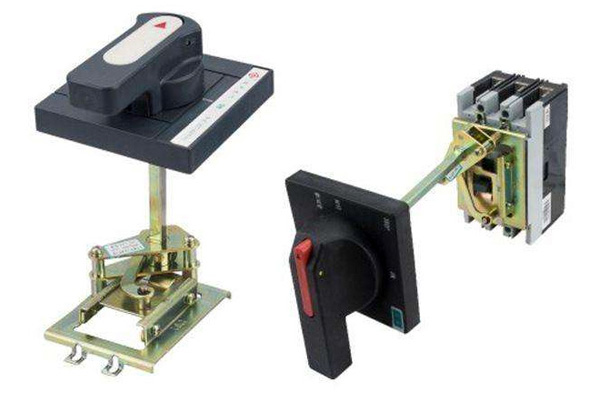

CM1塑殼斷路器附件-手動操作機構
CM1塑殼斷路器附件手動操作機構適用于CM1塑殼斷路器,在斷路器的蓋上裝轉動操作手柄的機構,手柄的轉軸裝在它的機構配合孔內,轉軸的另一頭穿過抽屜柜的門孔,旋轉手柄的把手裝在成套裝置的門上面所露出的轉軸頭,把手的圓形或方形座用螺釘固定在門上,這樣的安裝能使操作者在門外通過手柄的把手順時針或逆時針轉動,來確保斷路器的分閘和合閘。
手動操作機構采用獨特的設計和轉動結構,十分合理地實現斷路的斷開、閉合和再扣。操作靈活,安裝簡便,調整方便,其性能和質量均優于同類產品。
