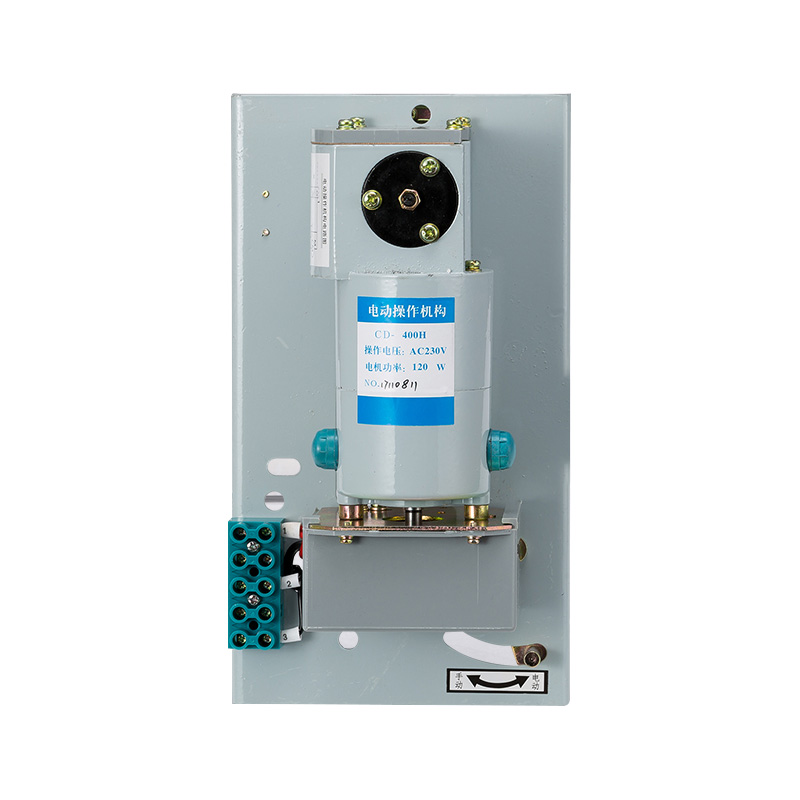

CD電動操作機構-配ABB-S1/杭申HSM1塑殼斷路器

CD電動操作機構-配ABB-S1/杭申HSM1塑殼斷路器資料下載

產品品牌：時代亞能電氣
產品名稱：CD電動操作機構-配ABB-S1/杭申HSM1塑殼斷路器
訂購熱線：0577-61525028
手機咨詢：13567770599
在線服務：

產品說明

一、概述

CD電動操作機構為低壓塑殼斷路器的專用配件（可配ABB-S1塑殼斷路器-杭申HSM1塑殼斷路器-D20/DZ10塑殼斷路器等），與塑殼斷路器配套后，可對塑殼斷路器進行遠距離電動閉合、斷開及再扣，以實現輸配電網絡的集中控制和自動控制。

搭配ABB/杭申電氣/天正等塑殼斷路器，具體請電話聯系13567770599！

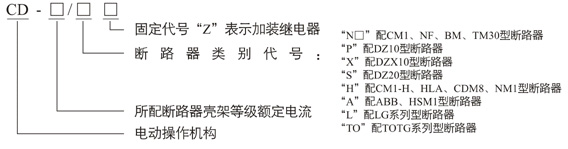

二、型號說明

CD-400N，CD-630N，CD-800N，CD-1250N

CD-400NC，CD-630NC，CD-800NC，CD-1250NC

CD-200S，CD-400S，CD-630S，CD-1250S

CD-250A，CD-400A，CD-630A，CD-1200A

CD-250P，CD-600P

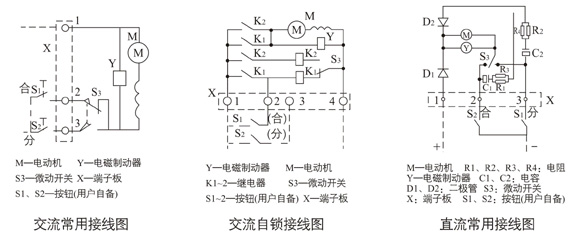

三、電動操作機構電路圖

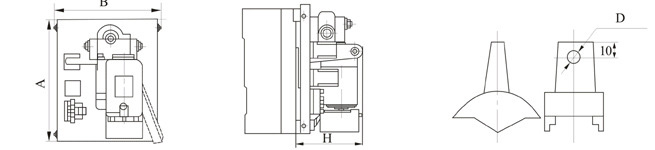

四、CD電動操作機構主要技術參數和外形安裝尺寸

型號規格		配用斷路器	外形安裝尺寸				功率（W）	額定電壓（V）
型號規格		配用斷路器	A	B	H	D	功率（W）	額定電壓（V）
N□型	CD-400N□	天正CM1塑殼斷路器	255	154	140	6.5	120	AC220V AC230V AC380V AC400V DC230V
	CD-630N□		255	154	140	6.5	120
	CD-800N□		280	220	143	6.5	200
	CD-1200N□		298	220	158	6.5	200
P型	CD-250P	DZ10-250	278	176	125	6.5	120
P型	CD-600P	DZ10-600	375	220	135	6.5	200
X型	CD-200X	DZX10-200	278	176	125	6.5	120
X型	CD-600X	DZX10-600	375	220	135	6.5	200
S型	CD-200S	DZ20-200	308	125	128	6.5	120
	CD-400S	DZ20-400	232	177	126	6.5	120
	CD-630S	DZ20J-400、DZ20G400 DZ20Y630、DZ20J-630	280	220	138	6.5	200
	CD-1250S	DZ20Y-1250S	395	220	145	6.5	200
A型	CD-250A	ABB塑殼斷路器 HSM1塑殼斷路器	240	125	132	5.5	120
	CD-400A		235	146	131	5.5	120
	CD-630A		280	220	142	6.5	200
	CD-1200A		350	220	134	6.5	200
H型	CD-400H	CM1-400H、CDM8-400、NM1-400	253	154	132	6.5	120
H型	CD-600H	HLA-600、CDM8-630、NM1-630	280	220	137	6.5	200
TO型	CD-400TO	TOTG	234	146	120	5.5	120
TO型	CD-600TO	TOTG	280	220	137	6.5	200
L型	CD-800L	LG800AF	253	154	138	6.5	120
