三相四線自復式過欠壓保護器

三相四線自復式過欠壓保護器資料下載

產品品牌：時代亞能電氣

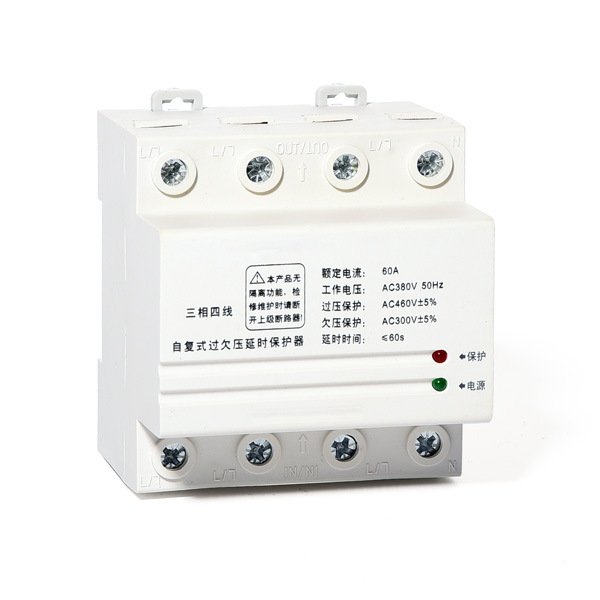

產品名稱：三相四線自復式過欠壓保護器
訂購熱線：0577-61525028
手機咨詢：13567770599
在線服務：

分享到：

產品說明

可為各企業提供貼牌服務

一、產品概述

三相四線自動復位式過欠壓保護器是我公司根據目前市電狀況研制的新一代家電保護裝置?？刂凭€路采用高速微低功耗處理器為核心、磁保持繼電器為主電路、模數化標準設計，當供電線路出現過電壓、欠電壓時，保護器能在持續高壓沖擊下迅速、安全地切斷電路，避免異常電壓送入終端電器造成事故的發生，當電壓恢復正常值，保護器將在規定時間內自動接通電路，確保終端電器在無人值守情況下正常運行。

三相交流電壓380V,頻率50Hz,額定工作電流100A 及以下的用戶或負載。主要用于住宅分戶箱進線或需要保護三相用電設備的配電線路的保護。該產品具有使用簡單方便，性能穩定可靠的特點。三相四線自動復位式過欠壓保護器結構緊湊、外觀美觀、可與小型斷路器并軌安裝。

本系列保護器符合GB14048.5有關要求。

二、產品特點

防止誤動作：線路出現突然瞬態或暫態過電壓時，保護器不產生誤動作；線路由于接點不實等故障出現電壓不穩或突然斷電又突然來電時，保護器不接通線路；
動作可靠：保護呈反時限動作特性，動作時間≤1s；
電壓保護范圍寬：0~450V；線路故障電壓為最高時，保護器自身不會被損壞；
更安全，耐受沖擊電壓：4kV(符合Ⅲ類電器的安全標準)；
狀態指示：保護器有發光二極管指示工作狀態，綠色為正常電壓指示，紅色過電壓指示或欠電壓指示；外形模數化設計，導軌式安裝。

三、主要技術參數

工作電壓	AC380V、頻率50Hz 額
額定電流	32A，40A，60A，80A，100A
過壓動作切斷值	AC460V±15
欠壓動作切斷值	欠壓動作切斷值A(chǔ)C300V±15
動作延時時間	動作延時時間≤60秒
電氣機械壽命	≥10萬次
工作狀態	工作狀態綠色——正常電壓指示，紅色——過欠電壓指示
極數	極數3P、3P+N
外形尺寸	外形尺寸73x80x65 mm(長x寬x高) / 108x80x65mm(長x寬x高)
安裝	安裝在TH35-7.5標準安裝導軌上，一般為垂直安裝

額定電流值A(chǔ)	32	40	60	80	100
導線截面積	6	10	16	35	35
