斷路器內部附件介紹
發布者：時代亞能電氣時間：2018-11-23瀏覽：1551

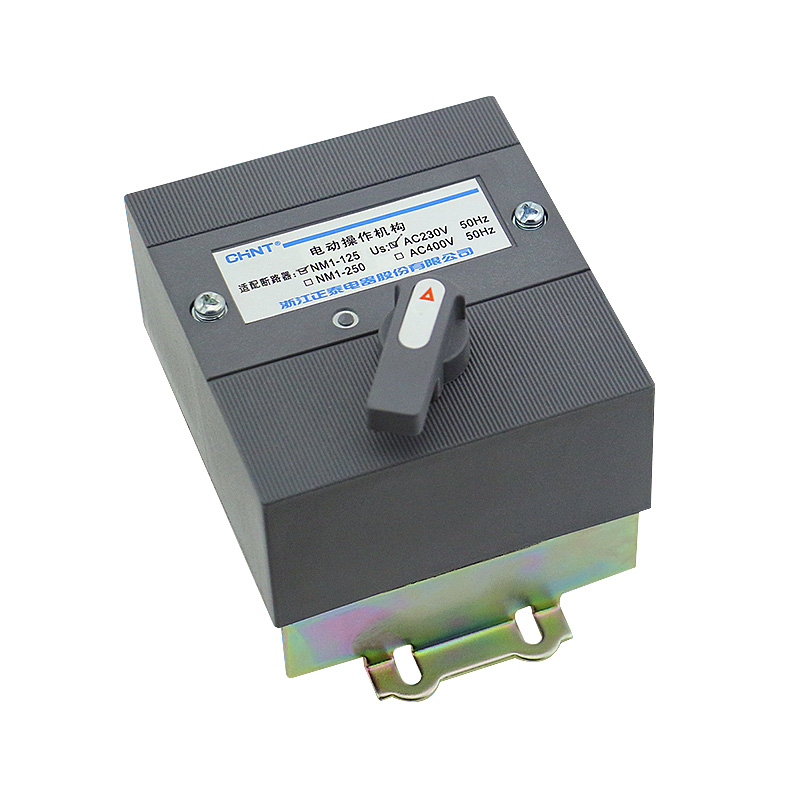

是用于遠距離自動分閘和合閘斷路器的一種附件，電動操作機構有電動機操作機構和電磁鐵操作機構兩種，電動機操作機構為架等級額定電流400A及以上的塑殼斷路器附件和萬能式斷路器，電磁鐵操作機構適用于塑殼斷呼器殼架等級額定電流225A及以下斷路器，無論是電磁鐵或電動機，它們的 吸合和轉動方向都是相同，僅由電動操作機構內部的凸輪的位置來達到合、分，斷路器在用電動機構操作時，在額定控制電壓的85％-110％之間的任一電壓下，應能保證斷路器可靠閉合。1．電動操作機構，是用于遠距離自動分閘和合閘斷路器
的一種附件，電動操作機構有電動機操作機構和電磁鐵操作機構兩種，電動機操作機構為塑殼式斷路器殼架等級額定電流400A及以上斷路器和萬能式斷路器，電磁鐵操作機構適用于塑殼斷呼器殼架等級額定電流225A及以下斷路器，無論是電磁鐵或電動機，它們的 吸合和轉動方向都是相同，僅由電動操作機構內部的凸輪的位置來達到合、分，斷路器在用電動機構操作時，在額定控制電壓的85％-110％之間的任一電壓下，應能保證斷路器可靠閉合。
斷路器內部附件種類功能：
1．與斷路器主電路分、合機構機械上連動的觸頭，主要用于斷路器分、合狀態的顯示，接在斷路器的控制電路中通過斷路器的分合，對其相關電器實施控制或聯鎖，例如向信號燈、繼電器等輸出信號。萬能式斷路器有六對觸頭(三常開、三常閉)，DW45有八對觸頭(四常開、四常閉)。塑殼斷路器殼架等級額定電流100A為單斷點轉換觸頭，225A及以上為橋式觸頭結構，約定發熱電流為3A；殼架等級額定電流400A及以上可裝兩常開、兩常閉，約定發熱電流為6A。操作性能次數與斷路器的操作性能總次數相同。
2．用于斷路器事故的報警觸頭，且此觸頭只有當斷路器脫扣分斷后才動作，主要用于斷路器的負載出現過載短路或欠電壓等故障時而自由脫扣，報警觸頭從原來的常開位置轉換成閉合位置，接通輔助線路中的指示燈或電鈴、蜂鳴器等，顯示或提醒斷路器的故障脫扣狀態。由于斷路器發生因負載故障而自由脫扣的機率不太多，因而報警觸頭的壽命是斷路器壽命的1/10。報警觸頭的工作電流一般不會超過1A。
3．一種用電壓源激勵的脫扣器，它的電壓可與主電路電壓無關。分勵脫扣器是一種遠距離操縱分閘的附件。當電源電壓等于額定控制電源電壓的70％-110％之間的任一電壓時，就能可靠分斷斷路器。分勵脫扣器是短時工作制，線圈通電時間一般不能超過1s，否則線會被燒毀。塑殼斷路器為防止線圈燒毀，在分勵脫扣線圈串聯一個微動開關，當分勵脫扣器通過銜鐵吸合，微動開關從常閉狀態轉換成常開，由于分勵脫扣器電源的控制線路被切斷，即使人為地按住按鈕，分勵線圈始終不再通電就避免了線圈燒損情況的產生。當斷路器再扣合閘后，微動開關重新處于常閉位置。但萬能式DW45產品在出廠時要由用戶在使用時在分勵脫扣器線圈之前串聯一組常開觸頭。
4．欠電壓脫扣器是在它的端電壓降至某一規定范圍時，使斷路器有延時或無延時斷開的一種脫扣器，當電源電壓下降(甚至緩慢下降)到額定工作電壓的70％至35％范圍內，欠電壓脫扣器應運作，欠電壓脫扣器在電源電壓等于脫扣器額定工作電壓的35％時，欠電壓脫扣器應能防止斷路器閉全；電源電壓等于或大于85％欠電壓脫扣器的額定工作電壓時，在熱態條件下，應能保證斷路器可靠閉合。因此，當受保護電路中電源電壓發生一定的電壓降時，能自動斷開斷路器切斷電源，使該斷路器以下的負載電器或電氣設備免受欠電壓的損壞。使用時，欠電壓脫扣器線圈接在斷路器電源側，欠電壓脫扣器通電后，斷路器才能合閘，否則斷路器合不上閘。
